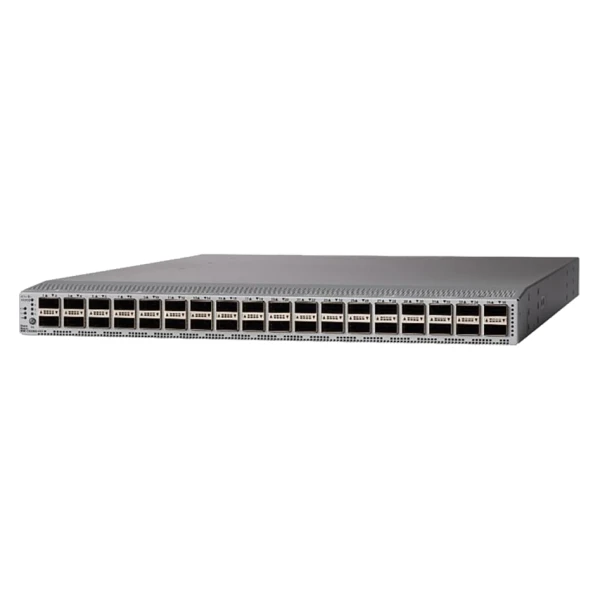

Коммутатор Cisco N9K-C9336C-FX2-E=, 36 QSFP28, 40/100G, 1RU

Информация о коммутаторе Cisco N9K-C9336C-FX2-E=

Cisco N9K-C9336C-FX2-E= представляет собой запасной коммутатор с 36 портами QSFP28. Базовые скорости пользовательских интерфейсов составляют 40 и 100 Гбит/с. Корпус имеет стойковую высоту 1RU. Модель предназначена для высокоскоростной сети центра обработки данных. Коммутационная ёмкость платформы составляет до 7,2 Тбит/с. В системе установлен четырёхъядерный процессор. Объём системной памяти равен 24 ГБ. Для системного хранения предусмотрен SSD 128 ГБ. Сетевые интерфейсы управления отделены от пользовательской портовой панели. Рабочая конфигурация требует шести совместимых вентиляторных модулей. Запасная позиция не включает блоки питания, вентиляторы и комплект принадлежностей. Эти элементы согласуют перед вводом коммутатора в эксплуатацию.

Функциональные возможности

Резерв этого исполнения подходит для замены высокоскоростного узла с фиксированной панелью QSFP28. Способ включения в NX-OS-сеть или ACI-фабрику выбирают вместе с подходящим программным окружением. Функции маршрутизации, MACsec и конвергентных соединений требуют согласованного набора возможностей и прав. Схемы breakout и QSA подбирают для конкретных портов.

Технические особенности

• Фиксированные сетевые интерфейсы: 36 QSFP28, 40/100G
• Базовый минимум NX-OS: 10.1(1); конкретный выпуск по требуемым функциям
• Вычислительная часть: Четыре процессорных ядра
• Оперативная системная память: 24 ГБ
• Системный SSD платформы: 128 ГБ
• Буфер коммутатора: 40 МБ
• Рабочее охлаждение: Шесть совместимых вентиляторных модулей
• Температурные пределы шасси: От 0 до +40 °C
• Место монтажа: 1RU
• Размер В×Ш×Г: 44 × 439 × 627 мм

Совместимость с оборудованием

Для линий 40/100G используют квалифицированные трансиверы и кабели QSFP28. При подключении через гигабитный QSA учитывают исключение портов 1–6 и 33–36. В качестве базового минимума NX-OS указан 10.1(1); рабочий выпуск проверяют по нужным функциям и режимам. Комплект охлаждения должен соответствовать шести вентиляторным позициям и единому направлению воздуха с PSU.

Планирование установки

В проекте замены предусматривают стойковое место 1RU и монтажные условия для шасси глубиной 627 мм. Для расчёта AC-подвода учитывают максимальную входную мощность 705 Вт и типичное потребление 337 Вт. Резервирование питания организуют совместимыми модулями выбранного исполнения. Требуемые программные функции согласуют до включения в рабочую фабрику.

Комплектация

В составе Cisco N9K-C9336C-FX2-E= (Сиско) поставляется один запасной коммутатор без вентиляторов, PSU и набора принадлежностей. Совместимые элементы питания и шесть модулей охлаждения предусматривают в рабочей спецификации отдельно. Оптические интерфейсы комплектуют под фактические линии. Права на дополнительные функции согласуются с сетевой конфигурацией.
