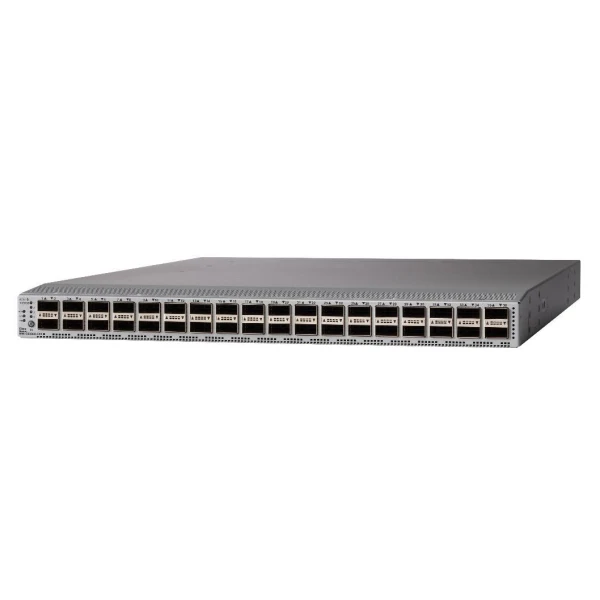

Коммутатор Cisco N9K-C9336C-FX2=, 36 QSFP28, 40/100G, 1RU

Информация о коммутаторе Cisco N9K-C9336C-FX2=

Cisco N9K-C9336C-FX2= служит запасным фиксированным коммутатором для оптических соединений центра обработки данных. Его лицевая панель содержит 36 портов QSFP28. Они предназначены для режимов 40 и 100 Гбит/с. Подключение других скоростей согласуют через поддерживаемые адаптеры и разветвляющие сборки. Модель занимает одну стойковую единицу. Коммутационная ёмкость достигает 7,2 Тбит/с. Системная память составляет 24 ГБ. Управляющая часть использует четырёхъядерный процессор. Сетевые порты управления представлены RJ45 и SFP. Для рабочей системы требуются три сдвоенных вентиляторных модуля. Поставка запасного исполнения не содержит PSU, вентиляторов и набора принадлежностей. Подбор оснащения выполняют по существующей схеме питания и воздушного потока.

Функциональные возможности

Коммутатор используют в высокоскоростных структурах NX-OS или квалифицированных ACI-развёртываниях. Режимы маршрутизации, vPC и VXLAN EVPN согласуют с программным выпуском и набором прав. Для соединений с несколькими оптическими направлениями подбирают поддерживаемый breakout. Отдельные интерфейсы управления позволяют подключить систему администрирования вне пользовательских линий.

Технические особенности

• Сетевая панель: 36 QSFP28 с режимами 40/100G
• Ограничение гигабитного QSA: Не для портов 1–6 и 33–36
• Разветвление QSFP28: Квалифицированные сборки и режимы по интерфейсу
• Совокупная ёмкость коммутации: До 7,2 Тбит/с
• Стойковое размещение: 1RU
• Системный процессор: Четыре ядра
• Память управляющей системы: 24 ГБ
• Накопитель системы: SSD 128 ГБ
• Модули вентиляции рабочей системы: Три сдвоенных
• Эксплуатационная температура: 0…+40 °C

Совместимость с оборудованием

При замене сохраняют квалифицированные QSFP28-трансиверы или кабельные сборки для выбранного режима. Гигабитный QSA не предусмотрен на портах 1–6 и 33–36, поэтому назначение подключений проверяют заранее. Документированный базовый минимум NX-OS составляет 7.0(3)I7(3). Вентиляторные модули и PSU выбирают с одинаковым направлением port-side intake либо exhaust.

Планирование установки

Для шасси выделяют 1RU и место с учётом габаритов 44 × 439 × 623 мм. Сеть AC рассчитывают по типичной входной мощности 337 Вт и максимальной 719 Вт. Это потребление коммутатора, а номинал выбранного PSU зависит от его исполнения и условий работы. Эксплуатация допускается при температуре от 0 до +40 °C.

Комплектация

Товар Cisco N9K-C9336C-FX2= (Сиско) включает один запасной коммутатор с фиксированными сетевыми портами. Блоки питания, вентиляторные модули и комплект принадлежностей заказывают отдельно для этого исполнения. При комплектации рабочей системы согласуют три сдвоенных модуля охлаждения. Кабели и оптику подбирают к задействованным интерфейсам, а дополнительные программные функции оформляют по необходимости.
