Шасси коммутатора Cisco N9K-C9408: 4RU, 8 слотов LEM, port-side intake

Информация о шасси коммутатора Cisco N9K-C9408

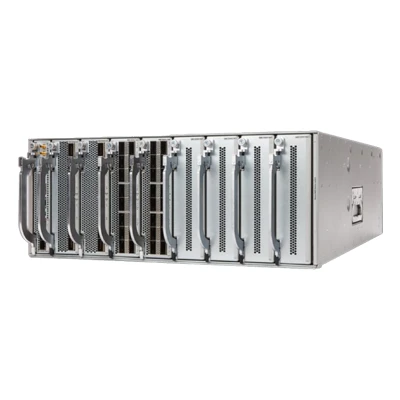

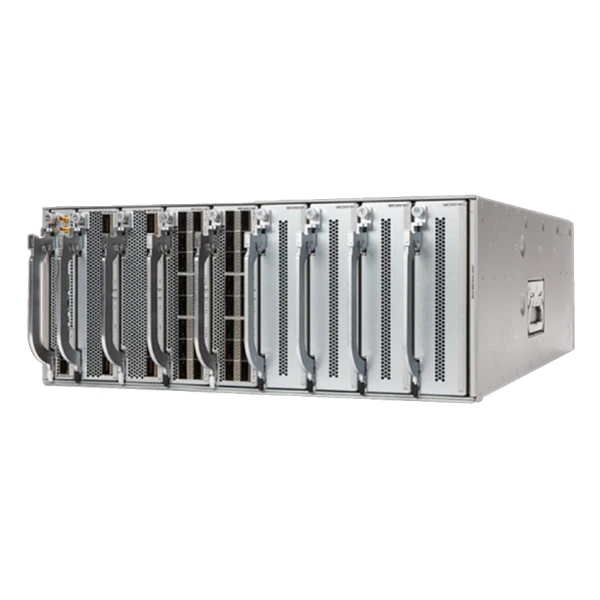

Cisco N9K-C9408 - модульное шасси коммутатора для сетей центра обработки данных. Корпус занимает 4RU в стойке. Восемь позиций LEM позволяют выбрать требуемый набор сетевых интерфейсов. Для управляющего модуля предусмотрен отдельный слот. Центральная switch card формирует коммутационную архитектуру системы. В соответствующей конфигурации платформа масштабируется до 25,6 Тбит/с. Полное оснащение модулями 8D даёт до 64 портов 400G. Вариант с 16W рассчитан на плотность до 128 портов 200G. Модули 22L позволяют получить до 176 интерфейсов 10G, 25G или 50G при роли leaf. Эти значения относятся к разным вариантам заполнения шасси. Платформа предусматривает четыре позиции питания и пять вентиляторных модулей. Воздух проходит в направлении port-side intake.

Функциональные возможности

Модульная структура отделяет выбор портовой ёмкости от управляющей и центральной коммутационной частей. Это позволяет сочетать поддерживаемые LEM в восьми слотах с учётом требуемых скоростей. Платформа используется с подходящим программным режимом NX-OS либо ACI; дополнительные функции согласуют с необходимыми лицензиями.

Технические особенности

• Место в стойке: 4RU
• Слоты портового расширения: Восемь слотов LEM
• Позиция управляющего модуля: Один слот supervisor
• Коммутационный потенциал платформы: До 25,6 Тбит/с в соответствующей конфигурации
• Направление воздушного потока: Port-side intake
• Места установки источников питания: Четыре позиции; для AC-конфигурации требуются четыре БП
• Вентиляторные позиции: Пять вентиляторных модулей
• Габариты шасси В × Ш × Г: 6,97 × 17,30 × 23,62 дюйма
• Температура эксплуатации системы: От 0 до +40 °C
• Количество шасси в заказе: Одно шасси

Совместимость с оборудованием

Шасси работает с supervisor N9K-C9400-SUP-A, центральной платой N9K-C9400-SW-GX2A и LEM N9K-X9400-8D, N9K-X9400-16W или N9K-X9400-22L. Для 22L требуется роль leaf, а ограничения MAC-групп и размещения оптики учитываются отдельно для каждого типа LEM. Питание и охлаждение подбирают в исполнении port-side intake, с проверкой мощности и требований выбранного выпуска ПО. Для AC-конфигурации требуются четыре совместимых блока питания; схему резервирования 2+2 согласуют с расчётной мощностью системы.

Комплектация

Товарная позиция Cisco N9K-C9408 (Сиско) относится к одному шасси. Оснащение управляющей платой, switch card, LEM, источниками питания и вентиляторами фиксируют в заказной конфигурации. Монтаж планируют с выделением 4RU и обеспечением свободного воздушного потока со стороны портов.
