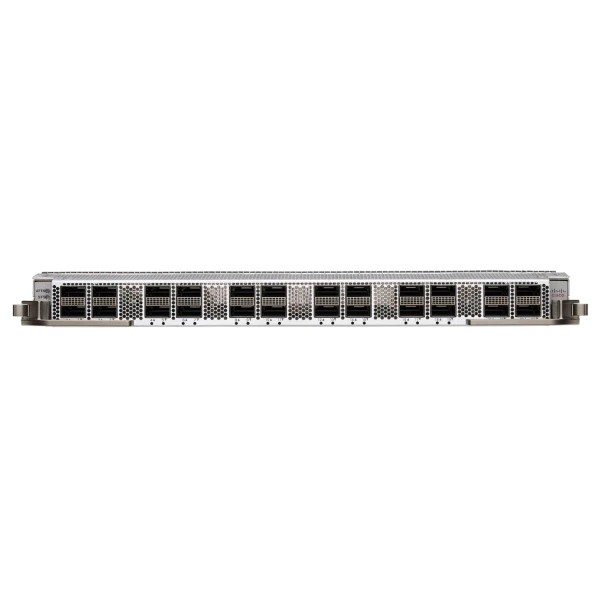

Линейная карта Cisco NC-57-24DD, модель: NC57-24DD, конфигурация: 24 порта 400GE, емкость: 9,6 Тбит/с

Информация о товаре Cisco NC-57-24DD: линейная карта

Cisco NC-57-24DD представляет собой заказное исполнение линейной платы NC57-24DD. Аппаратная модель входит в линейку Cisco NCS 5700. Интерфейсная конфигурация предусматривает 24 порта 400GE. Емкость пересылки составляет до 9,6 Тбит/с. Для обработки пакетов используются два специализированных ASIC. Емкость FIB составляет до 2,5 млн записей IPv4 либо до 1 млн записей IPv6. Максимальный масштаб IPv4 и максимум IPv6 оценивают как отдельные показатели конфигурации. Внутрикристальная TCAM используется для ACL и функций QoS. MACsec не относится к аппаратным возможностям данной платы. Для температуры 27 °C типичный уровень потребления равен 891 Вт. Максимальное потребление при 40 °C достигает 986 Вт. Значения энергопотребления приведены для линейной платы без оптических модулей. Масса без оптики составляет 8,27 кг. Компонент подбирают для совместимой конфигурации шасси NCS 5508 или NCS 5516. Для этой аппаратной позиции действует модель FCM с требованием Smart Licensing. Выбор платы связывают с портовой потребностью и общей конфигурацией шасси.

Функциональные возможности

Интерфейсы 400GE применяют для объединения высокоскоростных сегментов сети. Для нужного режима соединения в QSFP-DD-позиции могут использоваться квалифицированные QSFP28 и QSFP+. Для каждой линии проверяют сочетание скорости, форм-фактора модуля и оптической дальности. Функции синхронизации SyncE и PTP требуют подходящего процессора маршрутизации RP-E или RP2-E и совместимого ПО.

Технические особенности

• Аппаратная модель: NC57-24DD
• Портовая схема: 24 порта 400GE
• Емкость пересылки: До 9,6 Тбит/с
• Масштаб FIB: IPv4 до 2,5 млн либо IPv6 до 1 млн, раздельные пределы
• TCAM: Встроенная TCAM для ACL/QoS
• MACsec: Не поддерживается этой аппаратной моделью
• Потребление без трансиверов: 891 Вт типично при 27 °C; 986 Вт максимум при 40 °C
• Масса без оптических модулей: 8,27 кг
• Целевая платформа и ПО: NCS 5508/5516 с FC2/FAN2; IOS XR от 7.0.2
• Заказной состав: Одна FCM-плата; требуется Smart Licensing

Совместимость с оборудованием

Совместимость проверяют для NCS 5508 либо NCS 5516 с fabric-картами второго поколения NC55-5508-FC2 или NC55-5516-FC2 соответственно. Для шасси подбирают вентиляторные блоки второго поколения NC55-5508-FAN2 либо NC55-5516-FAN2. Для аппаратной поддержки требуется IOS XR версии 7.0.2 или совместимый более новый выпуск. При подборе учитывают режим совместимости со старыми картами или конфигурацию только из NCS 5700. Оптические модули и режим каждого порта выбирают по точной аппаратно-программной совместимости. Для указанных пределов масштабирования FIB на 400GE-плате выбирают IOS XR 7.2.2 или совместимый более новый выпуск.

Комплектация

Товарная позиция Cisco (Сиско) NC-57-24DD относится к одной физической линейной карте исполнения FCM. Программную комплектацию согласуют в рамках FCM с обязательным Smart Licensing. Полную систему комплектуют отдельно, включая шасси, процессор маршрутизации, fabric-модули и вентиляторы. Для каждой линии отдельными позициями подбирают оптику и кабельные соединения.

Как заказать

Для заказа выберите нужное исполнение платы и укажите его артикул в корзине. Перед согласованием поставки укажите состав шасси и нужное исполнение FCM либо аппаратный комплект с RTU. Для отправки по России сообщите город и адрес получения оборудования.
