Блок питания Cisco PWR-C1-1100WAC-P, 1100 Вт, Platinum, 115–240 В AC

Информация о блоке питания Cisco PWR-C1-1100WAC-P

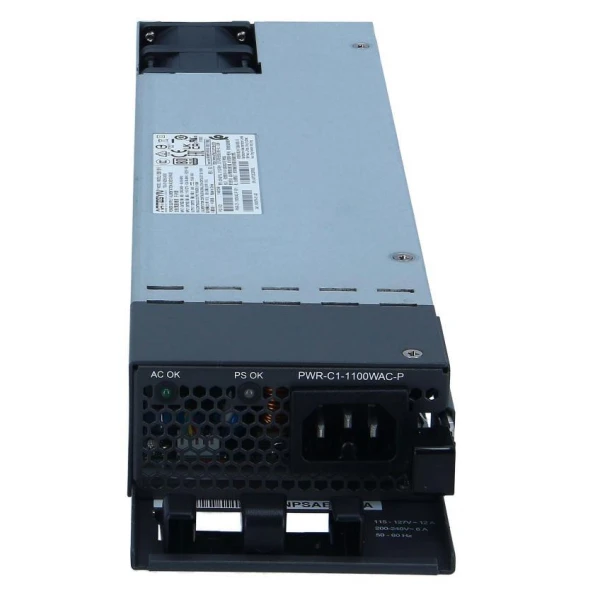

Cisco PWR-C1-1100WAC-P предназначен для питания совместимых коммутаторов Catalyst от сети переменного тока. Для физического источника указана максимальная выходная мощность 1100 Вт. Он рассчитан на входное напряжение 115–240 В AC. Частота входной сети допускается в пределах 47–63 Гц. Выход питания имеет параметры −56 В DC и 19,64 А. Исполнение блока соответствует классу 80 PLUS Platinum. Поддерживаемый аппарат устанавливается в отсек Config 1. Примеры применения включают C9300-48U и C9300-48UN. Мощность, остающаяся для PoE, различается в зависимости от модели коммутатора. Встроенный вентилятор обеспечивает собственное охлаждение модуля. Индикаторы на лицевой части показывают наличие входа и состояние выхода. Параметры источника и конфигурацию резервирования подбирают до установки.

Функциональные возможности

Высокий номинал источника позволяет формировать нужный бюджет питания подходящих моделей Catalyst. Для C9300-48U один соответствующий блок даёт 822 Вт доступного PoE, а для C9300-48UN указано 645 Вт. При расчёте учитывают модель и полный состав питания, а не только мощность отдельного источника.

Технические особенности

• Максимальная мощность физического блока: 1100 Вт
• Напряжение подключаемой сети AC: 115–240 В AC
• Допускаемая частота сети: 47–63 Гц
• Выход источника постоянного тока: −56 В DC, 19,64 А
• Параметры тока на входе: 12–6 А
• Сменный аппаратный формат: Config 1 AC
• Энергоэффективное исполнение: 80 PLUS Platinum
• Окружающая температура и высота: От −5 до +45 °C до 1500 м; от −5 до +40 °C до 3000 м
• Единица аппаратной поставки: Один блок питания

Совместимость с оборудованием

C9300-48U и C9300-48UN являются подтверждёнными примерами применения PWR-C1-1100WAC-P. Для других устройств сверяют поддержку источника и расчёт мощности. Наличие совместимого отсека не заменяет проверку мощности оставшегося блока при резервировании.

Планирование питания

Подводимое напряжение должно соответствовать диапазону от 115 В AC. Обслуживание под нагрузкой планируют только при достаточном действующем резерве. Неиспользуемую позицию источника закрывают панелью, а установленный модуль полностью фиксируют в отсеке.

Комплектация

Товаром является один блок питания PWR-C1-1100WAC-P. Региональный кабель питания согласуют вместе с параметрами электросети. Второй модуль, коммутатор и необходимые элементы его конфигурации определяются отдельными позициями заказа.

Как заказать

При подборе Cisco PWR-C1-1100WAC-P (Сиско) сообщите модель устройства, суммарную PoE-нагрузку и требования к сохранению питания при обслуживании. Комплект поставки фиксируют по согласованной спецификации.
