Оптический трансивер Cisco QSFP-100G-DR-S, QSFP28, скорость передачи данных: 100 Гбит/с, стандарт оптического интерфейса: IEEE 100GBASE-DR

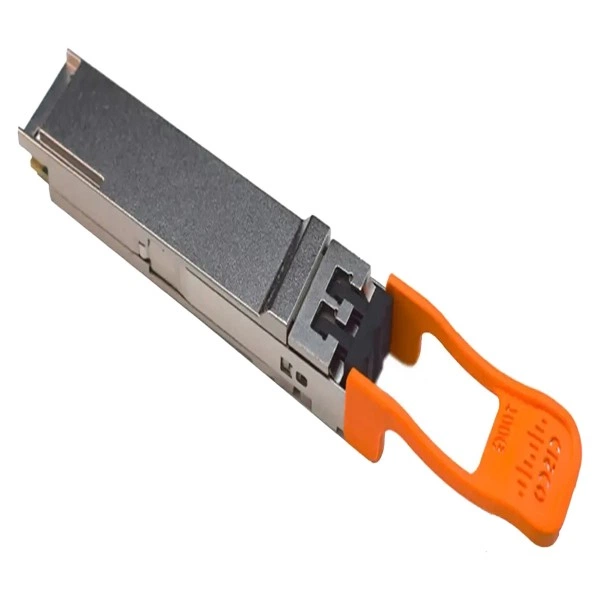

Информация о товаре Cisco QSFP-100G-DR-S: оптический трансивер

Cisco QSFP-100G-DR-S предназначен для 100-гигабитных одномодовых соединений. Модель поддерживает оптический стандарт 100GBASE-DR. Максимальная длина канала достигает 500 м. Для передачи используется стандартная пара G.652 SMF. Разъём на кабельной стороне выполнен в формате duplex LC. Сигнал переносится на единственной оптической длине волны. Номинальное значение этой длины волны составляет 1310 нм. Внутри трансивера применяются модуляция PAM4 и FEC. Устройство имеет форм-фактор QSFP28. Максимальное энергопотребление равно 4,3 Вт. Допустимая рабочая температура составляет 0...+70 °C. Такой модуль подходит для короткой одномодовой связи и согласованных разветвлений от 400G DR4.

Функциональные возможности

Одноволновая PAM4-оптика переносит 100G-поток по дуплексной SMF-линии. Поддержка взаимодействия с 400GBASE-DR4 позволяет использовать DR-окончание на одном из 100G-ответвлений, если хост и кабельная сборка обеспечивают соответствующий режим.

Технические особенности

• Форм-фактор: QSFP28
• Скорость передачи данных: 100 Гбит/с
• Стандарт оптического интерфейса: IEEE 100GBASE-DR
• Тип оптического разъёма: Duplex LC, PC/UPC
• Тип волокна: Одномодовое SMF G.652, два волокна
• Рабочая длина волны: 1310 нм
• Дальность передачи: До 500 м
• Максимальная потребляемая мощность: 4,3 Вт
• Рабочая температура: 0...+70 °C

Совместимость с оборудованием

Работает с Cisco-платформами, поддерживающими QSFP-100G-DR-S в порту QSFP28 100G. На оптической стороне совместим с 100GBASE-DR, а через подходящий fiber breakout - с IEEE 400GBASE-DR4, включая Cisco QSFP-400G-DR4-S; для кабеля применяют LC PC/UPC.

Комплектация

В состав позиции входит один Cisco (Сиско) QSFP-100G-DR-S. Ответную DR-оптику и дуплексный SMF-шнур либо подходящее ответвление 400G DR4 выбирают по назначению канала.

Соединение с 400G DR4

При подключении к многоканальному 400G-окончанию проверяют распределение каждого 100G-ответвления и поддержку breakout на родительском порту. Для самого DR-канала сохраняется предельная длина 500 м.
