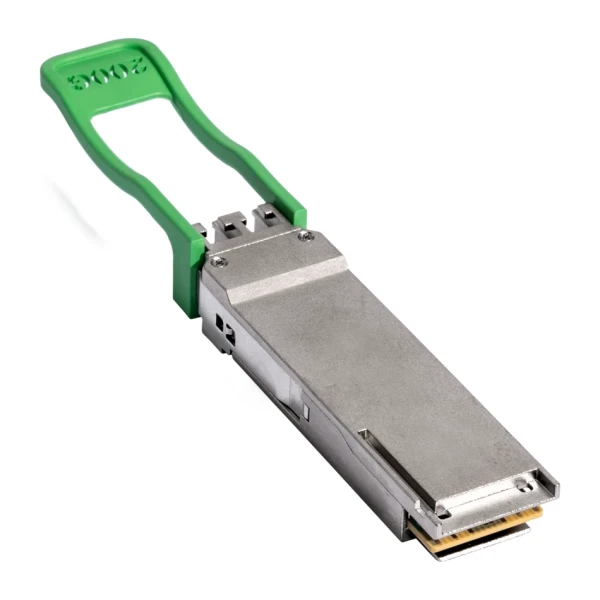

Трансивер Cisco QSFP-200G-FR4-S, оптическое исполнение: 200GBASE-FR4 в корпусе QSFP56, линейная скорость: 200 Гбит/с, кабельная среда: Одна пара одномодовых волокон G.652

Информация о товаре Cisco QSFP-200G-FR4-S: трансивер

Cisco QSFP-200G-FR4-S представляет оптический модуль для одномодовых линий 200G. Его форм-фактор относится к QSFP56. Со стороны порта предусмотрен интерфейс 200GAUI-4. Передача по кабелю соответствует 200GBASE-FR4. Трансивер использует одну пару волокон G.652. Дальность соединения достигает 2 км. Кабель подключается к дуплексному разъёму LC. Допускается полировка PC или UPC. Внутри модуля объединяются четыре оптические длины волны CWDM. Их номинальные значения равны 1270, 1290, 1310 и 1330 нм. Максимальная электрическая мощность составляет 5 Вт. Рабочая температура корпуса находится в пределах от 0 до 70 °C.

Функциональные возможности

QSFP-200G-FR4-S позволяет соединить сетевые порты по существующей дуплексной одномодовой инфраструктуре. Четыре оптических канала мультиплексируются на передаче и разделяются на приёме внутри трансивера. Для такой линии не требуется параллельный многоволоконный тракт MPO; необходим подходящий двухволоконный SMF-кабель.

Технические особенности

• Оптическое исполнение: 200GBASE-FR4 в корпусе QSFP56
• Линейная скорость: 200 Гбит/с
• Электрическое сопряжение: 200GAUI-4 / CEI-56G-VSR-PAM4
• Кабельная среда: Одна пара одномодовых волокон G.652
• Тип соединения: Дуплексный LC, полировка PC или UPC
• Предельная протяжённость: До 2 км
• Сетка CWDM: 1270 / 1290 / 1310 / 1330 нм
• Допустимые потери тракта: До 4 дБ
• Верхняя граница потребления: 5 Вт
• Температурный диапазон эксплуатации: 0–70 °C

Совместимость с оборудованием

Для подключения QSFP-200G-FR4-S подходят квалифицированные 200G-порты коммутаторов и серверных сетевых адаптеров. Конкретная схема Cisco AI POD объединяет Nexus 9364D-GX2A и BlueField-3 B3220 в UCS C845A M8 по линии SMF с двумя такими модулями. Коммутаторный порт в этом варианте работает в режиме 200G. Поддержку точной платы и версии ПО, а также необходимый FEC проверяют для обеих сторон соединения.

Расчёт соединения FR4

Для QSFP-200G-FR4-S учитывают не только длину кабеля, но и суммарные оптические потери. Тракт должен укладываться в предел 4 дБ при расстоянии до 2 км. При согласовании кабельной части фиксируют одномодовое волокно G.652, дуплексное соединение LC и полировку PC или UPC.

Комплектация

Один артикул QSFP-200G-FR4-S соответствует одному трансиверу. Второй оптический модуль, дуплексный патч-корд и оборудование в состав этой позиции не включаются. Необходимые компоненты двух концов линии оформляют в общей спецификации.

Как заказать

Присылайте Cisco (Сиско) QSFP-200G-FR4-S вместе с перечнем портов и длинами одномодовых трасс. Поможем проверить оптический бюджет и подобрать количество модулей для проекта. Заявку можно оформить через корзину или консультацию, указав получателя и адрес доставки.
