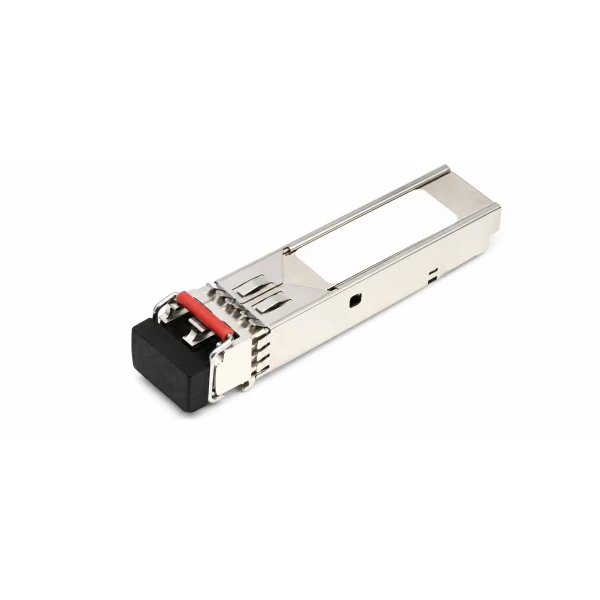

Трансивер Cisco SFP-10G-ER-I, 10G, 1550 нм, 40 км SMF

Информация о трансивере Cisco SFP-10G-ER-I

Cisco SFP-10G-ER-I представляет собой промышленный оптический трансивер SFP+ для дальних соединений 10G. В режиме Ethernet применяется стандарт 10GBASE-ER. Модуль рассчитан на одномодовое волокно G.652. Длина линии может достигать 40 км при соблюдении оптических параметров. Рабочая длина волны составляет 1550 нм. Подключение кабеля выполняют через LC duplex. Передающий и принимающий каналы используют отдельные волокна. Рабочая температура корпуса составляет от −40 до +85 °C. Максимальное потребление равно 1,5 Вт. Функция DOM предоставляет данные для диагностики оптической линии. Кроме Ethernet модуль поддерживает 10GBASE-EW и OTU2/OTU2e на подходящем оборудовании. Возможность выбранного режима проверяют для точного хоста и выпуска ПО.

Функциональные возможности

Устройство предназначено для одномодовой связи между удалёнными сетевыми узлами. Дальность определяют вместе с затуханием кабеля, соединителей и сварных участков, а не только по геометрической длине трассы. Диагностика DOM позволяет наблюдать изменения оптических уровней после монтажа и при эксплуатации.

Технические особенности

• Дальность при соблюдении бюджета: До 40 км SMF
• Рабочая температура корпуса модуля: От −40 до +85 °C, IND
• Оптическая диагностика: DOM
• Максимальная электрическая мощность: До 1,5 Вт
• Аппаратный форм-фактор: SFP+
• Скорость Ethernet-подключения: 10G (10 Гбит/с)
• Стандарт дальней оптики: 10GBASE-ER
• Оптическое подключение: LC duplex, PC/UPC
• Требуемая среда передачи: SMF G.652, два волокна
• Номинальная длина волны: 1550 нм

Совместимость с оборудованием

Трансивер поддерживается восходящими 10GE-интерфейсами соответствующих Cisco IE3500 при подходящем IOS XE. На удалённой стороне для Ethernet используют совместимый 10GBASE-ER интерфейс на паре волокон SMF. Для транспортных 10GBASE-EW и OTU2/OTU2e требуется отдельное подтверждение режима оборудования.

Подготовка оптической линии

При расчёте линии проверяют мощность передатчика и допустимый уровень на приёмнике, особенно на коротких соединениях. При необходимости в проект включают оптическое ослабление, рассчитанное по бюджету. Разъёмы патч-корда выбирают LC с полировкой PC или UPC.

Комплектация

Аппаратная товарная позиция включает один модуль SFP-10G-ER-I. Одномодовые патч-корды и необходимые по расчёту аттенюаторы согласуют дополнительно под трассу. Отдельно определяют оборудование второго конца и условия его эксплуатации.

Как заказать

Для подбора Cisco (Сиско) SFP-10G-ER-I передайте длину и расчёт потерь линии, модели обоих узлов и рабочий протокол. Это позволяет согласовать трансиверы и оптические компоненты в одной спецификации.
