Кабель DAC Cisco SFP-50G-CU4M, протяжённость медного dac: 4 м, подключения к аппаратуре: Два окончания SFP56, fec при выборе 50g: KP1-FEC / RS(544,514)

Информация о товаре Cisco SFP-50G-CU4M: кабель DAC

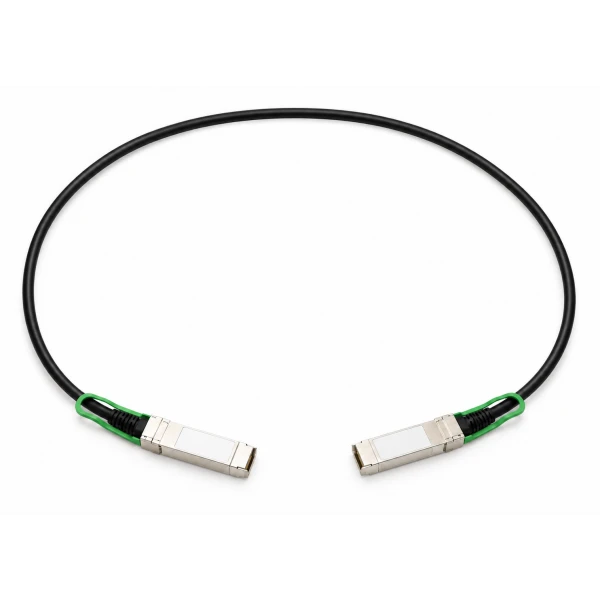

Cisco SFP-50G-CU4M предназначен для прямой медной линии длиной 4 м. На концах кабеля установлены два закреплённых SFP56-разъёма. Единая сборка относится к пассивным DAC twinax. Для неё предусмотрены Ethernet-режимы 25G и 50G на совместимых портах. Четырёхметровое исполнение на 25G требует KR1-FEC. Используемый при этом код обозначается RS(528,514). В режиме 50G нужен KP1-FEC с кодом RS(544,514). Оба устройства должны поддерживать соответствующую коррекцию ошибок. Цвет язычков у кабеля 4 м зелёный. Чёрная оболочка имеет исполнение LSZH. Два оптических модуля не являются частью схемы такого подключения. При проектировании проверяют возможность укладки всей длины без натяжения.

Функциональные возможности

Данные передаются между двумя SFP56-портами по заводской медной сборке. Пассивный кабель не меняет требования к FEC на принимающих устройствах. Для длины 4 м важно различать KR1-FEC на 25G и KP1-FEC на 50G.

Технические особенности

• Протяжённость медного DAC: 4 м
• Исполнение канала twinax: Пассивное, заводская сборка
• Подключения к аппаратуре: Два окончания SFP56
• Режим передачи Ethernet: 25G либо 50G при поддержке устройств
• FEC при выборе 50G: KP1-FEC / RS(544,514)
• Коррекция для четырёхметрового 25G: KR1-FEC / RS(528,514)
• Материал оболочки снаружи: LSZH чёрного цвета
• Цвет пары язычков: Зелёный
• Эксплуатационная температура: 0–70 °C
• Ограничения при укладке: Минимальный радиус 45 мм; диаметр 5 мм

Совместимость с оборудованием

Аппаратный перечень ACI предусматривает SFP-50G-CUxM для Nexus N9K-C93400LD-H1 и линейной карты N9K-X9400-22L в шасси N9K-C9408. Для выбранных портов проверяют версию ПО и допустимую скорость. На четырёхметровой линии 25G каждый интерфейс должен обеспечивать KR1-FEC.

Как спланировать подключение на 4 м

При измерении трассы учитывают обход элементов стойки и доступ к зелёным язычкам. Не допускают натяжения корпуса окончания и поворотов радиусом меньше 45 мм. Настройки FEC фиксируют в спецификации вместе со скоростью портов.

Комплектация

В одной товарной позиции поставляется один четырёхметровый DAC с двумя закреплёнными SFP56-концами. Сетевые устройства и их программные права заказываются своими артикулами.

Как заказать

Пришлите Cisco (Сиско) SFP-50G-CU4M, количество и перечень соединяемых портов для подбора. Заказ также можно оформить через корзину. Для доставки по России укажите город, адрес и контакт получателя.
