Сетевой адаптер Cisco UCSC-M-V5D200GV2D, PCIe Gen4 x16, QSFP / QSFP28 / QSFP56, модель адаптера: Cisco UCS VIC 15237

Информация о товаре Cisco UCSC-M-V5D200GV2D: сетевой адаптер

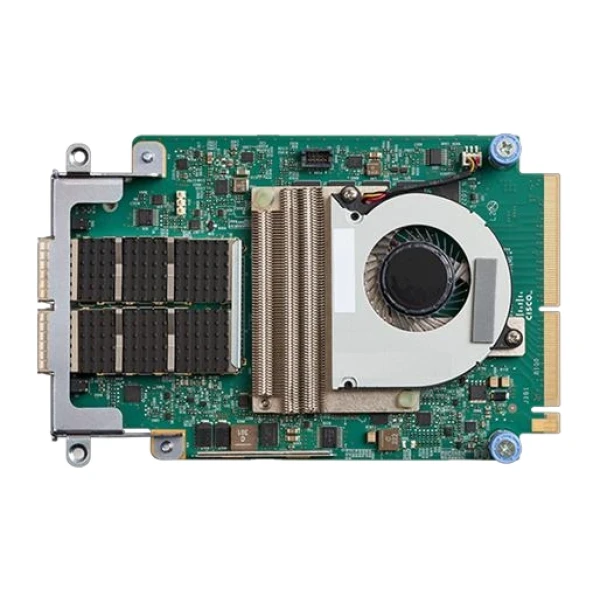

Cisco UCSC-M-V5D200GV2D - сетевой mLOM-адаптер VIC 15237 для стоечных серверов C-Series M7/M8. Его устанавливают в выделенное посадочное место на системной плате. Два разъёма QSFP выводят сетевые соединения на заднюю сторону сервера. Карта поддерживает классы Ethernet 40, 100 и 200 Гбит/с. Выбор скорости связан с обеими сторонами линии и типом трансивера. Формфактор mLOM помогает сохранить позиции основных райзеров для других плат расширения. Через виртуальные функции адаптер предоставляет хосту сетевые подключения разных назначений. При поддержанной конвергентной схеме тот же VIC обслуживает FCoE. Модель 15237 оснащена технологией Secure Boot самого адаптера. Её выбирают для серверного узла, которому нужны два высокоскоростных канала и управляемое разделение ввода-вывода.

Функциональные возможности

В конфигурации UCS интерфейсы vNIC и vHBA получают собственные сетевые идентификаторы и политики. Логическая структура ввода-вывода задаётся профилем, а физические порты остаются двумя. Аппаратное fabric failover используется в поддержанной двухфабричной топологии; оно не заменяет проектирование резервных путей на стороне сети. Разгрузки VXLAN, NVGRE и GENEVE применяют с проверенными ОС и сетевым программным стеком.

Технические особенности

• Модель контроллера: Cisco UCS VIC 15237 с Secure Boot.
• Посадочное место: специальный разъём mLOM в C-Series M7/M8.
• Два физических порта QSFP / QSFP28 / QSFP56.
• Поддерживаемые скорости Ethernet: 40 / 100 / 200 Гбит/с.
• Соединение с хостом: PCIe Gen4 x16.
• Потребление платы: до 34,4 Вт.
• Габариты адаптера: 6,28 × 3,94 × 0,74 дюйма.
• Для самого VIC минимальный UCSM/IMM - 4.3(2c); версия конкретного M8-узла выбирается по его совместимости.

Совместимость с оборудованием

UCSC-M-V5D200GV2D буквально предусмотрен как mLOM-опция в Cisco UCS C225 M8 и C245 M8. Он занимает соответствующий разъём, поэтому наличие PCIe-слота само по себе не подтверждает возможность установки. При использовании скоростей 100G и 200G оба порта настраивают на одинаковый из этих двух режимов; отдельное правило допускает сочетания, если один порт работает на 40G. Для 200G имеются подтверждённые соединения с Nexus N9316D-GX, N93600CD-GX и N9332D-GX2B с подходящими QSFP-200G и выпуском 4.3(5), при условии совместимости самого сервера.

Комплектация

Поставляемое изделие - одна mLOM-плата VIC 15237 выбранного артикула. Средства передачи и кабели не следует считать частью этого аппаратного PID. Установочные детали проверяют вместе с серверным шасси и используемым mLOM/OCP-отсеком.

Как заказать

Для запроса Cisco (Сиско) UCSC-M-V5D200GV2D отправьте модель сервера, текущий сетевой адаптер и схему подключения. Специалист подберёт оптические модули и проверит согласование скоростей двух портов. Заказ можно оформить через корзину; город и адрес помогут рассчитать транспортировку оборудования.
