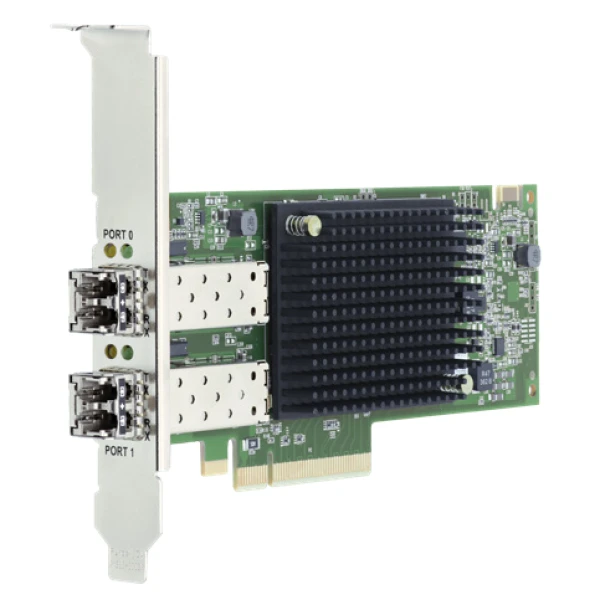

Адаптер Fibre Channel HBA Cisco UCSC-P-B7D32GF-D, 2 × Fibre Channel, модель hba: Broadcom Emulex LPe35002-M2, заказная единица: Один физический HBA

Информация о товаре Cisco UCSC-P-B7D32GF-D: адаптер Fibre Channel HBA

Адаптер Cisco UCSC-P-B7D32GF-D предназначен для подключения сервера к сети хранения Fibre Channel. Аппаратной основой служит Broadcom Emulex LPe35002-M2. HBA предоставляет два порта FC. Каждый порт работает с линиями класса 32GFC. Предусмотрено согласование скорости с поддерживаемыми сетями 16GFC и 8GFC. Со стороны хоста применяется интерфейс PCIe Gen4 x8. Плата имеет низкопрофильную конструкцию. Её габариты составляют 167,64 × 68,91 мм. В совместимом райзере изделие занимает одну PCIe-позицию. Адаптер поддерживает NVMe over Fibre Channel. Традиционный SCSI FCP может использоваться совместно с NVMe/FC в согласованной SAN-инфраструктуре. Модель выбирают для серверов UCS, которым требуется доступ к FC-хранилищам через выделенную фабрику.

Функциональные возможности

Поддержка NPIV позволяет создавать несколько виртуальных N_Port в пределах аппаратного FC-порта при соответствующей настройке среды. Средства контроля целостности T10 PI и аппаратной обработки I/O применяют в совместимом тракте хранения. Silicon Root of Trust и проверка цифровой подписи прошивки поддерживают защиту загрузки адаптера. Boot from SAN используют при подходящей конфигурации сервера, прошивки, загрузочного LUN и FC-фабрики.

Технические особенности

• Аппаратная модель: двухпортовый Emulex LPe35002-M2 поколения Gen 7.
• Поддерживаемые классы линий: 32GFC, 16GFC и 8GFC с согласованием скорости.
• Интерфейс хоста: PCIe Gen4 x8; режим работы зависит от доступного серверного слота.
• Конструкция платы: low-profile HHHL, single-slot; размер 167,64 × 68,91 мм.
• Для оптического подключения используются совместимые FC-трансиверы с LC-соединением.
• NVMe/FC и SCSI FCP могут работать в одной согласованной инфраструктуре хранения.
• NPIV предоставляет виртуальные N_Port при поддержке драйвера и FC-фабрики.
• В C245 M8 один CPU допускает Riser 1A/1C; Riser 2/3 применяют при двух процессорах.
• Программный комплект, охлаждение и монтажную планку проверяют для конкретного сервера UCS.

Совместимость с оборудованием

UCSC-P-B7D32GF-D предназначен для Cisco UCS C225 M8 SFF, C240 M8 SFF и C245 M8 SFF с поддерживаемыми PCIe-райзерами. Для данной HBA рассматривают Riser 1, 2 или 3, затем выбирают подходящий слот в конкретной конфигурации. В C240 M8 SFF с одним CPU применяются Riser 1A/1C; для райзеров 2/3 требуется второй процессор. На стороне SAN используют совместимые FC-коммутаторы, массивы, оптические модули и кабели. Возможность NVMe/FC согласуют с серверным драйвером, прошивкой фабрики и контроллерами системы хранения.

Комплектация

Заказная единица UCSC-P-B7D32GF-D представляет один физический двухпортовый HBA. Для двух оптических соединений предусматривают совместимые FC-трансиверы с LC. Наличие установленных трансиверов, дополнительные оптические варианты и комплект монтажных планок фиксируют в согласованной спецификации поставки. Сетевое оборудование SAN и волоконные кабели подбирают отдельно.

Как заказать

Для заказа укажите Cisco (Сиско) UCSC-P-B7D32GF-D, модель UCS и используемую систему хранения. Приложите требования к FC-подключениям и конфигурацию PCIe-райзеров. Проверим совместимость, состав оптики и стоимость; доставку согласуем по адресу получателя.
