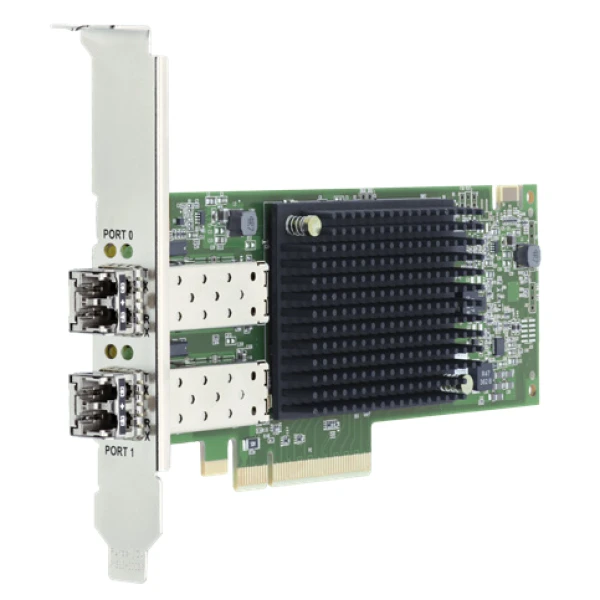

Запасной Fibre Channel HBA Cisco UCSC-P-B7D32GF=, 2 × Fibre Channel, модель: Broadcom Emulex LPe35002-M2, классы скорости: 32GFC / 16GFC / 8GFC

Информация о товаре Cisco UCSC-P-B7D32GF=: запасной Fibre Channel HBA

UCSC-P-B7D32GF= представляет собой запасной адаптер Cisco для серверных подключений Fibre Channel. Он применяется при замене двухпортового HBA в квалифицированной конфигурации UCS. В основе изделия используется Emulex LPe35002-M2. Через его FC-порты сервер обращается к сети хранения. Для каждого порта предусмотрен класс скорости 32GFC. Поддерживаемые соединения 16GFC и 8GFC согласуются автоматически. Серверная сторона подключается через восемь линий PCIe четвертого поколения. Геометрия платы соответствует формату low-profile HHHL. Её размеры равны 167,64 × 68,91 мм. Исполнение занимает один PCIe-слот с подходящей планкой. Поддержка NVMe/FC позволяет использовать HBA в совместимом NVMe SAN. Запасную плату подбирают с учётом существующих драйверов, FC-оптики и расположения райзера.

Функциональные возможности

Два независимых FC-подключения используют для согласованной схемы доступа к хранилищу; резервирование пути требует настройки MPIO и инфраструктуры. HBA поддерживает как SCSI FCP, так и NVMe over Fibre Channel. Виртуализация N_Port через NPIV применяется при поддержке гипервизора и фабрики. Проверка подписанной прошивки и Silicon Root of Trust относятся к аппаратным механизмам защиты загрузки адаптера.

Технические особенности

• Запасная аппаратная единица: Emulex LPe35002-M2, два физических Fibre Channel порта.
• Режимы линейного соединения: 32GFC, 16GFC и 8GFC по согласованию с FC-средой.
• Шина PCIe Gen4 x8 может работать в поддерживаемом режиме PCIe Gen3.
• Однослотовая плата low-profile: 167,64 мм длины и 68,91 мм высоты.
• Для охлаждения при PCIe 4.0 обеспечивают минимум 200 LFM, при PCIe 3.0: 150 LFM.
• Рабочая температура самой HBA составляет 0–55 °C; системные ограничения сервера также учитываются.
• T10 PI и механизмы NPIV применяются в совместимой конфигурации хранения и виртуализации.
• В C220 M6 Riser 1/2 обслуживаются первым CPU, Riser 3 подключается через второй процессор.

Совместимость с оборудованием

Запасной UCSC-P-B7D32GF= предназначен для Cisco UCS C220 M6 SFF с квалифицированными слотами PCIe в райзерах 1, 2 либо 3. Для однопроцессорного сервера выбирают позиции первых двух райзеров; установка в третий возможна при двух CPU. Тип монтажной планки согласуют с механикой выбранного райзера. На стороне сети хранения требуются совместимые FC-коммутатор, оптические трансиверы и массив; примерами фабрики служат MDS 9132T и MDS 9148T. После замены проверяют версии драйвера и прошивки HBA, параметры WWPN и доступ к назначенным LUN.

Комплектация

UCSC-P-B7D32GF= заказывают как один запасной двухпортовый FC-адаптер. Состав поставки оптических модулей и монтажных планок фиксируют для конкретного запасного заказа. Для работы двух оптических портов нужны два совместимых FC-трансивера LC; существующую оптику предварительно проверяют. Замена HBA не включает коммутатор, систему хранения или волоконные линии.

Как заказать

Для сервисного резерва укажите Cisco (Сиско) UCSC-P-B7D32GF= и конфигурацию C220 M6. Приложите обозначения используемых оптических модулей и требования к FC-портам. Согласуем комплект запасной части, стоимость и вариант получения заказа.
