Запасной адаптер Cisco UCSC-P-ID10GC=, PCIe Gen3 x8, модель: X710-T2L, роль: Одна запасная сетевая плата

Информация о товаре Cisco UCSC-P-ID10GC=: запасной адаптер

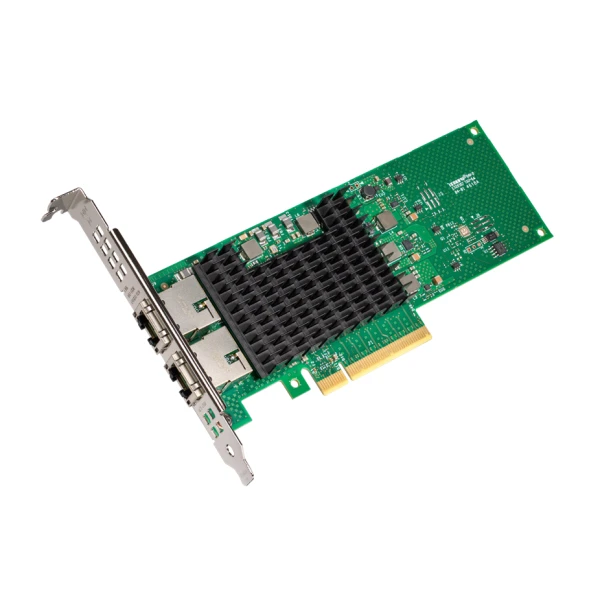

Запасной адаптер Cisco UCSC-P-ID10GC= служит для замены двухпортовой медной сетевой карты в совместимом UCS. Он выполнен на платформе Intel X710-T2L. Два разъёма RJ45 обеспечивают подключения Ethernet по витой паре. На каждом порту доступны скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Автосогласование используется с подходящим сетевым партнёром. В сервере плата занимает один разрешённый слот расширения. Хостовый интерфейс соответствует PCIe Gen3 x8. Низкопрофильный размер дополняется установленной полновысотной планкой. Для другого согласованного монтажа в комплекте есть отдельная низкопрофильная планка. Аппаратная обработка поддерживает сетевую виртуализацию. Возможности DDP позволяют применять подходящие профили распознавания пакетов. Артикул запасного исполнения подбирают по конфигурации обслуживаемого сервера и назначению его линий.

Функциональные возможности

При замене X710-T2L проверяют назначение двух Ethernet-портов и сохранение настроек виртуальных функций. Средства SR-IOV и Flow Director применяются при соответствующем драйвере. Обработка VXLAN/NVGRE/Geneve и профили DDP зависят от выбранного программного окружения. Использование EEE согласуют с настройками порта коммутатора и требуемым режимом линии.

Технические особенности

• Изделие является одной запасной платой с двумя медными интерфейсами RJ45.
• Поддерживаемые стандарты линии: 100BASE-TX, 1000BASE-T и 10GBASE-T.
• Intel X710-AT2 обслуживает сетевые порты, а серверная сторона подключается по PCIe 3.0 x8.
• Размер адаптерной платы равен 167 × 69 мм; предусмотрены установленная полновысотная и отдельная низкопрофильная планки.
• Для соединения 10GbE значения питания приведены как 8,2 Вт типично и 9,6 Вт максимально.
• Снижение скорости до 1GbE соответствует 5,2/6,0 Вт, до 100 Мбит/с 4,4/5,1 Вт при условиях измерений.
• При 10GBASE-T используют до 55 м Cat6 либо до 100 м Cat6A; категорию и состояние полного канала проверяют вместе.
• Температура платы допускает 0–55 °C; рекомендованные 350–400 LFM относятся к указанному случаю 100-метровой линии и 35–40 °C.
• Виртуальные функции SR-IOV и программируемая обработка DDP требуют квалифицированного сочетания прошивки, драйвера и ОС.

Совместимость с оборудованием

Запасной Cisco (Сиско) UCSC-P-ID10GC= предназначен для согласованных X710-T2L-сборок Cisco UCS C245 M6, C225 M6, C220 M6 и C240 M6. Применимость в C220 M7 или C240 M7 проверяют с учётом их PCIe-конфигурации и программного выпуска. Для C245 M6 при одном CPU используются только слоты 1–3 райзера 1A, а райзеры 2/3 требуют двухпроцессорного состава. Сетевые подключения сверяют с медными RJ45-портами соответствующего режима 10/1GbE или 100BASE-TX.

Комплектация

Отдельный запасной артикул включает одну карту X710-T2L с установленной полновысотной планкой. Низкопрофильная планка входит в этот комплект как дополнительный монтажный элемент. Кабельные сборки витой пары и райзеры определяются сервером и длиной линий, поэтому заказываются самостоятельно.

Как заказать

В обращении на запасную карту укажите обозначение сервера, артикул заменяемого NIC и необходимую высоту планки. Сообщите параметры действующих медных линий и используемый выпуск UCS. После проверки адаптер можно оформить в корзине либо включить в ремонтную ведомость; адрес получателя позволит рассчитать доставку.
