Сетевой адаптер Cisco UCSC-P-IQ1GC, PCIe Gen3 x8, модель: I710-T4L, роль: Обычная заказная сетевая плата

Информация о товаре Cisco UCSC-P-IQ1GC: сетевой адаптер

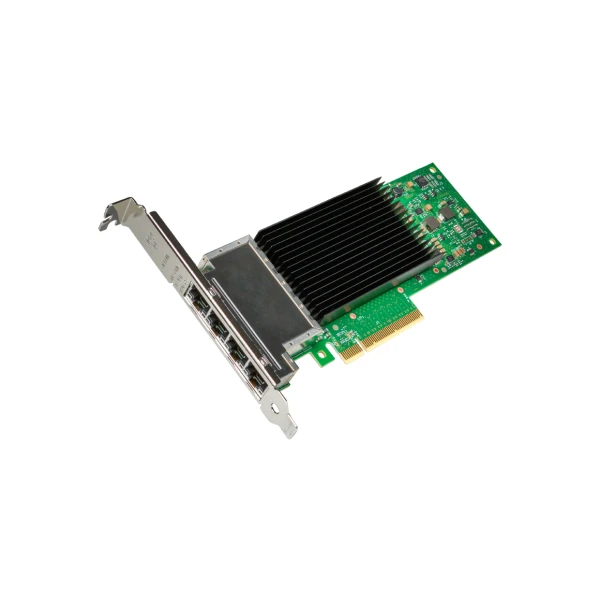

Cisco UCSC-P-IQ1GC обеспечивает четыре медных Ethernet-подключения для совместимого сервера UCS. Адаптер построен на платформе Intel I710-T4L. На планке расположены четыре разъёма RJ45. Рабочие скорости каждого соединения составляют 100 и 1000 Мбит/с. Автосогласование помогает подключить карту к существующей медной сети. Для гигабитной линии подходит кабель категории Cat5e или выше. Обмен с сервером выполняется через PCIe 3.0 x8. Низкопрофильная плата занимает одну позицию расширения. Механизмы SR-IOV предназначены для поддерживаемых виртуальных сетевых функций. Flow Director помогает направлять потоки к нужным ресурсам обработки. Аппаратные разгрузки используются при работе с подходящими сетевыми оверлеями. Карту выбирают для увеличения числа медных подключений стоечного UCS.

Функциональные возможности

I710-T4L объединяет четыре линии в одной серверной плате, что удобно при разнесении сервисных и прикладных сетей. Поддержка VXLAN, Geneve и NVGRE снижает объём части программной обработки пакетов при соответствующем драйвере. RSS распределяет обработку входящих потоков между ядрами CPU. Energy Efficient Ethernet переводит физический интерфейс в энергосберегающее состояние в поддерживаемом гигабитном режиме; для 100BASE-TX эта возможность не используется.

Технические особенности

• Предусмотрено четыре физических медных порта RJ45 с режимами 1000BASE-T и 100BASE-TX.
• Модель адаптера: Intel I710-T4L, контроллер Intel X710-TM4.
• Хостовый интерфейс выполнен как PCIe Gen3 x8; габарит платы составляет 167 × 69 мм.
• Плата низкопрофильная, с установленной полновысотной планкой и дополнительной низкопрофильной планкой в комплекте.
• Для 1000BASE-T типичное потребление приведено как 7,38 Вт, максимальное как 7,44 Вт при соответствующем режиме испытаний.
• При линии 100 Мбит/с значения потребления составляют 5,93 Вт типично и 6,05 Вт максимально.
• EEE по IEEE 802.3az поддерживается в режиме 1000BASE-T, с учётом настроек партнёра по линии.
• Температура самого адаптера допускает диапазон 0–55 °C; для указанного случая 100-метровой линии при 35–55 °C рекомендован обдув 100 LFM.
• SR-IOV, RSS и аппаратные разгрузки туннелей требуют совместимой операционной системы, прошивки и драйвера.

Совместимость с оборудованием

Cisco (Сиско) UCSC-P-IQ1GC предназначен для предусмотренных конфигураций Cisco UCS C225 M8 и C245 M8; также модель используют в квалифицированных C220 M7 и C240 M7. В C245 M8 выбирают разрешённый слот райзера 1, 2 или 3: при одном CPU доступны позиции райзеров 1A/1C, а райзеры 2/3 требуют двух процессоров. На стороне сети нужны согласованные порты RJ45 Fast Ethernet или Gigabit Ethernet. Параметры серверного охлаждения и допустимую комбинацию карт проверяют для фактической сборки UCS.

Комплектация

Обычная заказная позиция включает одну четырёхпортовую плату I710-T4L с установленной полновысотной планкой. Низкопрофильная планка также входит в комплект этого исполнения. Сетевые патч-корды и серверный райзер подбираются отдельно; число портов не меняет количество адаптеров в одной позиции.

Как заказать

Для подбора укажите точную модель UCS, число процессоров и доступный слот расширения. Сообщите, какие из четырёх линий будут работать на 100 Мбит/с или 1 Гбит/с и какое медное кабельное хозяйство используется. После сверки карту можно заказать через корзину либо включить в серверную спецификацию; адрес получателя нужен для расчёта отправки.
