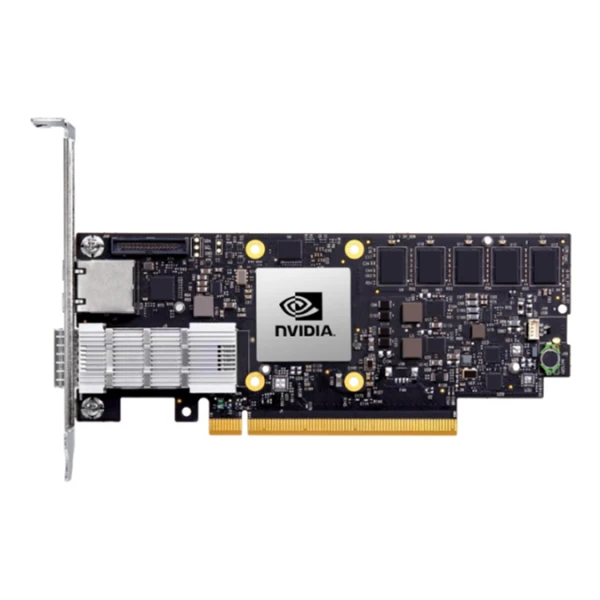

Сетевой ускоритель Cisco UCSC-P-N3140H, 1 × QSFP112, 400GbE, модель: NVIDIA BlueField-3 B3140H SuperNIC, роль: Одна физическая OEM-плата

Информация о товаре Cisco UCSC-P-N3140H: сетевой ускоритель

Cisco UCSC-P-N3140H представляет собой сетевой ускоритель BlueField-3 B3140H для серверной инфраструктуры. Модель относится к классу SuperNIC. Её используют для высокоскоростных связей вычислительных узлов и сетей параллельной обработки. Единственный сетевой порт выполнен в формате QSFP112. В стандартном Ethernet-режиме он поддерживает линию 400GbE. Подключение к хосту организовано через PCIe Gen5 x16. Однослотовая плата имеет формат HHHL. В основе находится процессор BlueField-3 E-Series с восемью ядрами Arm. Собственная память DDR5 ECC имеет объём 16 ГБ. Встроенный BMC обслуживает функции управления сетевой платформой. Исполнение UCSC-P-N3140H относится к вариантам с отключённым Crypto. При установке в UCS C240 M8 учитывают специальные ограничения дисковой конфигурации и памяти сервера.

Функциональные возможности

SuperNIC рассчитан на сетевое взаимодействие узлов, в том числе на поддерживаемые сценарии RoCE между вычислительными серверами. Платформа BlueField сочетает сетевой тракт с программируемой обработкой инфраструктурных задач через совместимый стек NVIDIA DOCA. Фактический набор операций определяется квалифицированной прошивкой, драйвером и выбранным режимом. Дополнительные скорости Ethernet согласуют с портом коммутатора и конкретным кабелем или трансивером.

Технические особенности

• Один физический сетевой порт QSFP112 с Ethernet-подключением класса 400 Гбит/с.
• Шина хоста: PCIe Gen5 x16 со скоростью передачи 32 GT/s на линию.
• Размер платы HHHL составляет 68,90 × 167,65 мм; занимаемое пространство равно одному слоту.
• Вычислительная часть E-Series содержит восемь ядер Arm.
• На плате установлены 16 ГБ DDR5 с ECC, работающие на 5200 MT/s.
• Локальная память платформы включает 40 ГБ pSLC eMMC и 128 ГБ SSD.
• Модель имеет встроенный контроллер BMC и аппаратное исполнение Crypto Disabled.
• Питание поступает через PCIe x16; хост должен обеспечивать предусмотренный для такой установки класс не менее 75 Вт.
• При монтаже в C240 M8 SFF разрешена одна такая плата в слоте 5 райзера 2A либо 2C.

Совместимость с оборудованием

Ускоритель предназначен для Cisco UCS C240 M8 SFF в совместимой конфигурации с двумя процессорами, необходимыми для работы райзера 2. Для B3140H используют только слот 5 в 2A или 2C. С ним допускаются восемь фронтальных NVMe-накопителей, а SAS/SATA-диски, задние накопители и аппаратные контроллеры хранения не поддерживаются. Модули DIMM по 256 ГБ в этой конфигурации не применяют. Для DIMM по 128 ГБ разрешено заполнение 1DPC, максимум восемь модулей на каждый CPU. Температура окружающей среды ограничена 28 °C в штатной работе и 24 °C при отказе вентилятора. Сетевую линию подключают к согласованному 400GbE-порту, например подходящего коммутатора NVIDIA Spectrum, с квалифицированной оптикой или кабелем.

Комплектация

Заказной артикул предусматривает одну физическую плату SuperNIC. Высоту и состав монтажных планок фиксируют для конкретного OEM-комплекта и корпуса сервера. Трансивер QSFP112, сетевой кабель, сервер и отладочные принадлежности включают в спецификацию отдельными позициями, когда они необходимы.

Как заказать

При заказе Cisco (Сиско) UCSC-P-N3140H передайте модель сервера, состав CPU, объёмы DIMM и схему установленных дисков. Эти параметры позволяют проверить допустимость конфигурации до выбора оптики. Товар можно добавить в корзину или включить в общую спецификацию проекта; для расчёта доставки укажите город и адрес получателя.
