Запасной сетевой адаптер Cisco UCSC-P-N7D200GFO=, семейство: NVIDIA ConnectX-7, точный opn: MCX755106AS-HEAT, товарная единица: Один запасной PCIe-адаптер

Информация о товаре Cisco UCSC-P-N7D200GFO=: запасной сетевой адаптер

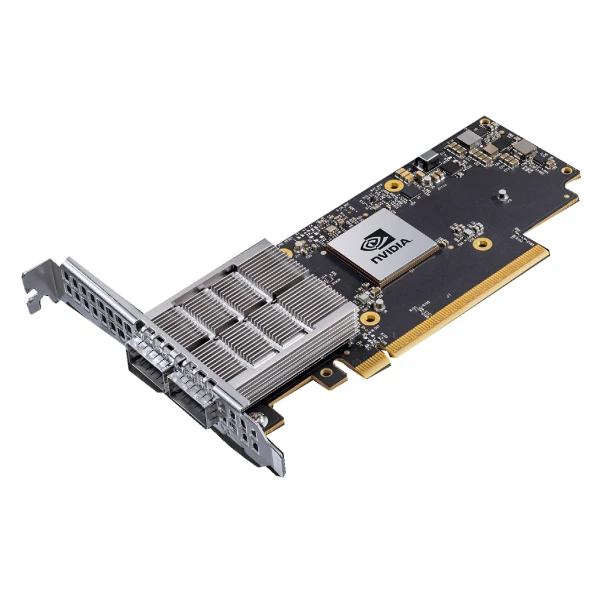

Запасной адаптер Cisco UCSC-P-N7D200GFO= предназначен для оснащения и замены сетевой карты в совместимом сервере UCS. Это самостоятельная физическая плата NVIDIA ConnectX-7. Точная аппаратная модель: MCX755106AS-HEAT. Она предоставляет два внешних подключения QSFP112. Для каждого из них предусмотрена скорость Ethernet до 200 Гбит/с. Адаптер подключается к хосту по шестнадцати линиям PCIe Gen5. Исполнение HHHL занимает одну PCIe-позицию. Габариты основной платы равны 167,65 × 68,90 мм. Такая конструкция требует подходящей по высоте планки и свободного места в райзере. Технология Secure Boot поддерживает загрузку подписанной прошивки. Аппаратные функции Crypto в модели AS отключены. Запасную карту выбирают с учётом конфигурации сервера, установленного программного набора и используемых линий связи.

Функциональные возможности

Два сетевых подключения позволяют организовать отдельные тракты передачи данных, если это предусмотрено топологией и настройками хоста. Для нагрузок с RDMA адаптер использует RoCE, а виртуальные функции SR-IOV распределяют аппаратные ресурсы между гостевыми системами. ConnectX-7 также располагает средствами ускорения обработки туннельного трафика VXLAN и GENEVE. Доступность таких возможностей после замены проверяют для конкретных версий драйвера и прошивки; резервная карта сама по себе не задаёт конфигурацию сети.

Технические особенности

• Тип запасной части: одна плата NVIDIA ConnectX-7 MCX755106AS-HEAT для серверной установки.
• Количество сетевых подключений: два QSFP112, до 200 Гбит/с Ethernet на каждом.
• Подключение к серверу выполнено через PCIe Gen5 x16 с учётом поддерживаемой конфигурации хоста.
• Плата HHHL имеет размер 167,65 × 68,90 мм и относится к single-slot адаптерам.
• Точный вариант AS имеет Secure Boot; шифрование данных аппаратным Crypto для него не предусмотрено.
• При использовании пассивных кабелей типичный режим потребления составляет 24,9 Вт на PCIe Gen5 x16.
• Для активной кабельной сборки или оптического модуля дополнительно учитывают их энергопотребление.
• Однопроцессорный C245 M8 допускает установку через Riser 1A/1C; позиции Riser 2/3 доступны в двухпроцессорной системе.
• Ethernet-режим и конфигурацию InfiniBand NDR200 выбирают в пределах квалифицированной прошивки, драйвера и сетевого оборудования.

Совместимость с оборудованием

Запасной UCSC-P-N7D200GFO= предназначен для Cisco UCS C225 M8 SFF, C240 M8 SFF и C245 M8 SFF с совместимой конфигурацией PCIe. В этих серверах для данной платы рассматривают Riser 1, 2 или 3, затем проверяют конкретный слот и высоту монтажной планки. Если C240 M8 SFF имеет один CPU, используют поддерживаемый слот Riser 1A/1C; подключённые ко второму процессору райзеры 2 и 3 в такой системе недоступны. При замене сохраняют согласованные типы модулей QSFP и кабелей. Версию прошивки и драйвера подбирают для Cisco-адаптера и операционной системы; разъёмы OCP/mLOM для этой PCIe-платы не подходят.

Комплектация

Артикул с окончанием = обозначает запасной физический адаптер, а не сервисный контракт. В спецификации отдельно согласуют необходимые монтажные принадлежности, включая подходящую серверному слоту планку. QSFP-оптика, DAC/AOC и другие сетевые линии не включаются автоматически в заказ карты. Пассивная вспомогательная PCIe-плата и соединительные шлейфы для расширенной конфигурации приобретаются отдельно при её поддержке выбранной системой.

Как заказать

При заявке на Cisco (Сиско) UCSC-P-N7D200GFO= приложите сведения о заменяемом адаптере и модели сервера. Уточним процессоры, PCIe-райзер и требуемый способ сетевого подключения. По согласованному составу рассчитаем стоимость и подготовим отправку в нужный город.
