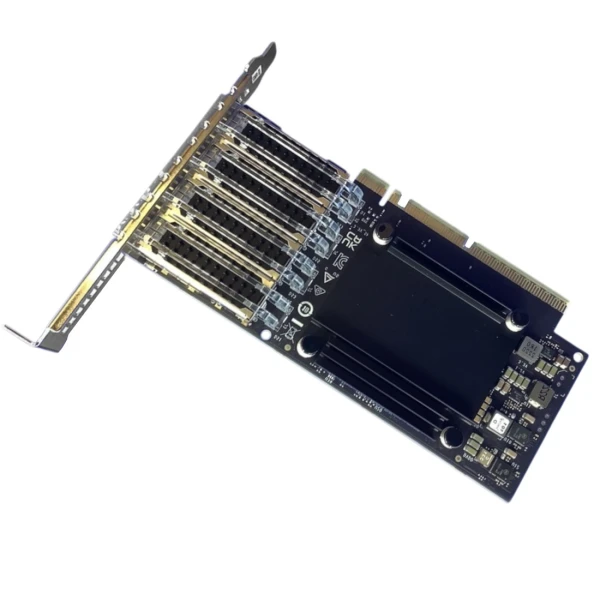

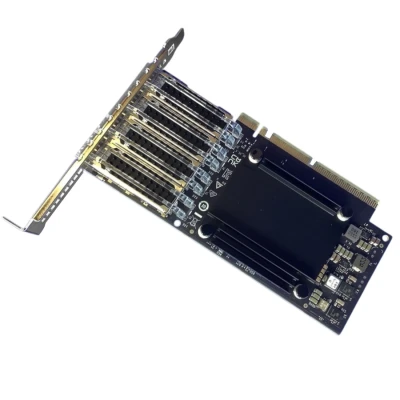

Запасной сетевой адаптер Cisco UCSC-P-N7Q25GF=, семейство: ConnectX-7, точный opn nvidia: MCX713104AS-ADAT, внешние подключения: 4 × SFP56

Информация о товаре Cisco UCSC-P-N7Q25GF=: запасной сетевой адаптер

Cisco UCSC-P-N7Q25GF= - запасная заказная позиция четырёхпортового адаптера ConnectX-7. В её основе используется NVIDIA MCX713104AS-ADAT. Плата обслуживает внешние Ethernet-соединения стоечного сервера UCS. Четыре гнезда SFP56 находятся на одной монтажной стороне. Подтверждённый Cisco-вариант применяется с четырьмя линиями 25GbE. Интерфейс к вычислительному хосту построен на PCI Express Gen4 x16. Конструкция занимает один слот формата HHHL. Аппаратная защищённая загрузка предусмотрена в данном AS-исполнении. Криптографические функции Crypto у него отключены. Модель подходит для поддержанных виртуализированных сетевых нагрузок и RoCE. При формировании запаса учитывают механическое соответствие серверу и существующую схему подключения.

Функциональные возможности

SR-IOV позволяет использовать аппаратные виртуальные функции при совместимом гипервизоре и драйвере. Поддержанные сетевые разгрузки ASAP2 относятся к работе программно определяемой инфраструктуры и обработке потоков. Для RDMA выбирают поддержанную конфигурацию RoCE с согласованными параметрами обеих сторон. Механизмы безопасности встроенной прошивки действуют независимо от отсутствующего Crypto-ускорения. После физической замены адаптера проверяют согласование всех четырёх портов, а также версий серверного и сетевого ПО.

Технические особенности

• Запасное исполнение UCSC-P-N7Q25GF= соответствует NVIDIA ConnectX-7 MCX713104AS-ADAT.
• Число внешних разъёмов на этой плате - четыре SFP56.
• Для проверенной Cisco-схемы используются скорости по 25 Гбит/с на соединение.
• Связь с вычислительной системой выполнена по шине PCIe 4.0 x16.
• Монтаж требует подходящего однослотового места HHHL и согласованной по высоте планки.
• Пассивные кабели при Gen4 x16 дают типичную мощность 15,1 Вт; максимум уточняется по конфигурации питания.
• Защищённая загрузка для точного OPN включена, Crypto отключено.
• В поддержанной программной среде применяются RoCE и аппаратные ресурсы виртуализации SR-IOV.

Совместимость с оборудованием

Запасной UCSC-P-N7Q25GF= предназначен для поддержанных конфигураций Cisco UCS C225 M8 и C245 M8. В сервере C225 M8 данный тип используют в подходящих Riser 1/2/3 с однослотовой HHHL-механикой. Для C245 M8 необходима проверка связи PCIe-места с процессорами: при одном CPU поддержанные позиции относятся к Riser 1A/1C, а Riser 2/3 требуют второго CPU. В проекте сверяют драйвер ОС, серверную прошивку и квалифицированные 25G-модули. Используется схема 4×25GbE с прошивкой и оптикой, подобранными для конкретного UCS-сервера.

Комплектация

Изделие UCSC-P-N7Q25GF= является отдельным запасным сетевым адаптером. Подходящая монтажная планка и вспомогательные установочные детали согласуются под райзер конкретного сервера. Четыре средства передачи, включая оптику или DAC/AOC, подбирают к фактическим линиям и добавляют в заказ отдельно.

Как заказать

При запросе Cisco (Сиско) UCSC-P-N7Q25GF= укажите точную модель UCS и обозначение заменяемой сетевой платы. Передайте сведения о процессорах, райзере и всех подключённых 25G-линиях. Заказ запасного адаптера можно оформить через консультацию или корзину, приложив количество и адрес доставки.
