Адаптер Fibre Channel Cisco UCSC-P-Q6D32GF-D=, 2 порта, 32GFC, PCIe 4.0 x8

Информация об адаптере Cisco UCSC-P-Q6D32GF-D=

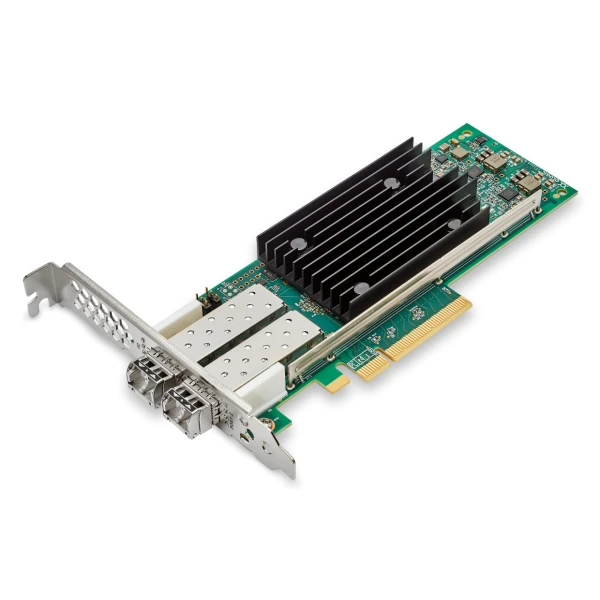

Cisco UCSC-P-Q6D32GF-D= является физическим адаптером для подключения сервера к Fibre Channel SAN. Этому исполнению соответствует аппаратная модель Marvell QLogic QLE2772. Одна товарная позиция предусматривает одну плату адаптера. Плата оснащена двумя внешними портами подключения. Максимальный поддерживаемый режим каждого порта составляет 32GFC. Для внешнего подключения используется исполнение SFP для Fibre Channel. Соединение с сервером выполняется по PCIe 4.0 x8. PCB выполнена в низкопрофильном исполнении с шириной в один слот. Запасную плату заказывают по полному артикулу под совместимую систему. Адаптер используют в поддерживаемой конфигурации Cisco UCS C220 M7 SFF.

Технические особенности

• Внешние интерфейсы: SFP для Fibre Channel
• Формат PCB: низкопрофильная PCIe-плата, один слот
• Совместимая платформа: Cisco UCS C220 M7 SFF
• Роль заказа: запасной адаптер для совместимой конфигурации
• Шина серверного подключения: PCIe 4.0 x8
• Количество плат: одна; внешних портов: два
• Максимальный режим одного порта: 32GFC
• Аппаратная модель: Marvell QLogic QLE2772

Функциональные возможности

Подключение к FC-фабрике организует аппаратный путь от сервера к системе хранения. Поддерживается работа FCP-SCSI и FC-NVMe на одном физическом порту. NPIV используют для создания виртуальных N_Port на физическом подключении. Аппаратная изоляция портов разделяет их обработку команд и ресурсы. Контроль доверенного состояния прошивки поддерживается аппаратным Root of Trust.

Совместимость с оборудованием

В Cisco UCS C220 M7 SFF адаптер размещают в подходящем PCIe-райзере с номером 1, 2 либо 3. Для слотов райзеров 1 и 2 используется CPU1, а райзер 3 требует второго процессора. Однопроцессорная конфигурация допускает два HH-райзера 1/2 или один FH-райзер 1. Монтажную планку платы подбирают под высоту райзера, а драйвер и прошивку сверяют с аппаратной матрицей сервера.

Комплектация

Для отдельного заказа платы Cisco (Сиско) используют точный артикул UCSC-P-Q6D32GF-D=. Основной компонент поставки представляет собой одну плату, монтажную комплектацию которой выбирают под конкретную систему. Оптическую комплектацию, кабели и монтажные планки согласуют для конкретного варианта заказа.

Подбор и заказ

Заказ согласуют по полному PID, модели системы, типу райзера и планируемому внешнему подключению. Подготовка установки включает проверку электрического подключения, версии ПО и состояния совместимой системы.
