Адаптер Fibre Channel Cisco UCSC-P-Q6D32GF, PCIe Gen4 x8, модель: QLogic QLE2772-CSC, назначение: Обычный заказной адаптер

Информация о товаре Cisco UCSC-P-Q6D32GF: адаптер Fibre Channel

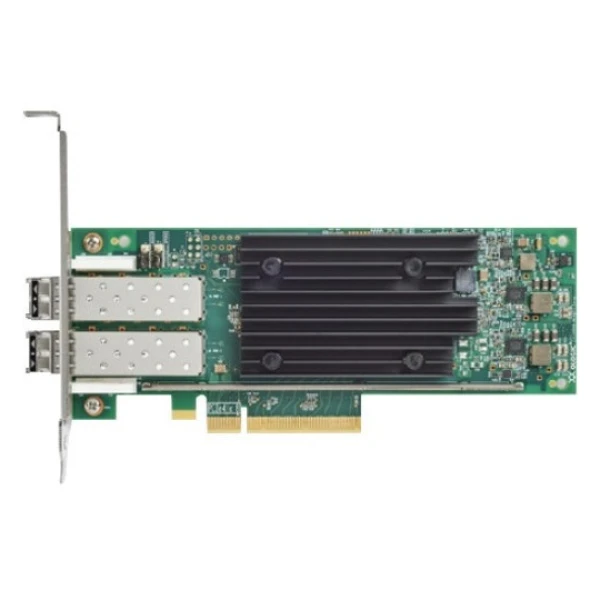

Cisco UCSC-P-Q6D32GF является двухпортовым адаптером Fibre Channel для подключения сервера к сети хранения данных. В его основе используется QLogic QLE2772-CSC. Каждый порт поддерживает соединения класса 32GFC. Для существующей SAN предусмотрены режимы 16GFC и 8GFC. Плата устанавливается в разъём PCIe Gen4 x8. Низкопрофильная печатная плата поставляется с установленной планкой стандартной высоты. Такое исполнение подходит для согласованного PCIe-слота стоечного сервера UCS. Адаптер работает с трафиком FCP-SCSI. Через тот же физический порт можно передавать FC-NVMe. Разделение ресурсов портов помогает изолировать их обработку. Аппаратный корень доверия проверяет подлинность загружаемой прошивки. Эта модель предназначена для серверного доступа к блочным ресурсам SAN.

Функциональные возможности

Совместное обслуживание SCSI и NVMe позволяет менять систему хранения без обязательного одномоментного перевода всех томов на новый протокол. NPIV создаёт виртуальные FC-порты для поддерживаемой серверной виртуализации. Проверка подписи микропрограммы защищает обновление адаптера от загрузки неподходящего кода. Диагностику оптической линии и настройку взаимодействия с фабрикой выполняют средствами согласованного серверного и SAN-окружения.

Технические особенности

• Сетевые интерфейсы: два физических порта Fibre Channel с режимами 32GFC, 16GFC и 8GFC.
• Интерфейс сервера: PCI Express 4.0 x8, а конструктив платы относится к низкопрофильному классу.
• Размер печатной платы составляет 6,6 × 2,731 дюйма; установленная крепёжная планка имеет стандартную высоту.
• FCP-SCSI и FC-NVMe допускают одновременную работу через поддерживаемый физический FC-порт.
• Виртуализация подключения реализуется с помощью NPIV при соответствующем программном окружении.
• Корень доверия RoT проверяет целостность и подлинность прошивки при обновлении.
• В Cisco UCS C245 M6 доступны согласованные позиции райзеров 1, 2 или 3; конфигурация процессоров определяет доступность слотов.
• Для линии 32GFC многомодовое волокно OM3 допускает до 70 м, OM4 или OM5 до 100 м с соответствующей оптикой.
• Температурный диапазон самой платы при работе составляет от 0 до 55 °C; допустимая температура сервера определяется отдельно.

Совместимость с оборудованием

Cisco (Сиско) UCSC-P-Q6D32GF применяют в Cisco UCS C220 M6, C240 M6, C225 M6 и C245 M6 с подходящей квалификацией операционной системы и драйвера. Для C245 M6 при одном процессоре доступны только слоты 1, 2 и 3 райзера 1A; работа слотов райзеров 2 и 3 требует двухпроцессорной сборки. Занятость мест расширения и подходящую крепёжную планку проверяют до установки. На стороне SAN возможны согласованные соединения с Cisco MDS 9132T, 9148S или оборудованием серии MDS 9700. Для этой Cisco-версии QLogic обновления подбирают из программного комплекта Cisco и HUU.

Комплектация

Заказная позиция включает один двухпортовый QLE2772-CSC с установленными многомодовыми SR-трансиверами 32GFC и планкой стандартной высоты. Низкопрофильная планка также входит в комплект этого исполнения. Кабели до SAN-коммутатора, серверный райзер и сам коммутатор подбираются отдельно. Совместимость уже установленной оптики при замене либо модернизации линии проверяют по требуемой скорости и типу волокна.

Как заказать

Сообщите модель UCS, состав процессоров и свободный слот PCIe. Для оптических линий укажите скорость FC, категорию волокна и длину трассы. Мы согласуем адаптер с серверной сборкой и кабелями; оформить позицию можно через корзину или единую спецификацию, а адрес получателя нужен для расчёта отправки.
