Адаптер Fibre Channel Cisco UCSC-P-Q7D64GF, 2 порта, 64GFC, PCIe 4.0 x8

Информация об адаптере Cisco UCSC-P-Q7D64GF

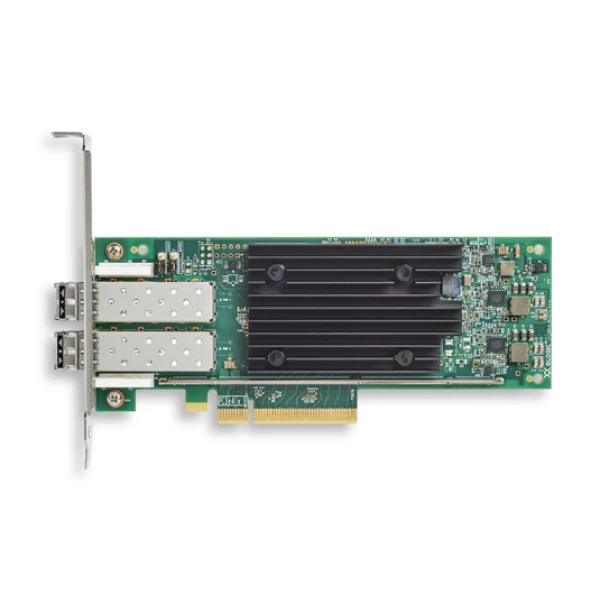

Cisco UCSC-P-Q7D64GF является физическим адаптером для подключения сервера к Fibre Channel SAN. В позиции используется серверный адаптер Marvell QLogic QLE2872. Количество аппаратных плат в данной позиции составляет одну штуку. Для подключения предусмотрены два физических порта. Для одного порта предусмотрена работа в режиме до 64GFC. Физический тип внешних интерфейсов обозначается SFP для Fibre Channel. Соединение с сервером выполняется по PCIe 4.0 x8. Для установки низкопрофильной платы требуется один слот PCIe. Исполнение используется как аппаратная опция поддерживаемой серверной конфигурации. Поддерживаемой системой применения является Cisco UCS C220 M7 SFF.

Технические особенности

• Внешние интерфейсы: SFP для Fibre Channel
• Совместимая платформа: Cisco UCS C220 M7 SFF
• Роль заказа: аппаратная опция для комплектования поддерживаемой платформы
• Аппаратная модель: Marvell QLogic QLE2872
• Количество плат: одна; внешних портов: два
• Максимальный режим одного порта: 64GFC
• Шина серверного подключения: PCIe 4.0 x8
• Формат PCB: низкопрофильная PCIe-плата, один слот

Функциональные возможности

Плату используют в FC-SAN для блочного доступа к совместимым системам хранения. Один физический FC-порт может обслуживать поддерживаемые потоки FCP-SCSI и FC-NVMe. Виртуализацию N_Port на стороне адаптера реализуют средствами NPIV. Для каждого FC-порта предусмотрена собственная обработка с аппаратной изоляцией. Для целостности прошивки предусмотрен аппаратный Root of Trust.

Совместимость с оборудованием

Для Cisco UCS C220 M7 SFF выбирают поддерживаемое размещение карты в райзере 1, 2 или 3. Для слотов райзеров 1 и 2 используется CPU1, а райзер 3 требует второго процессора. При одном CPU доступны два низкопрофильных райзера либо один полноразмерный райзер 1. При установке учитывают высоту планки и подбирают конфигурацию с поддержанными сервером драйвером и прошивкой.

Комплектация

Аппаратную позицию Cisco (Сиско) UCSC-P-Q7D64GF оформляют по полному артикулу адаптера. В комплекте аппаратной позиции предусматривается один адаптер; состав установочных принадлежностей согласуют для выбранного исполнения. SR FC-трансиверы и стандартная по высоте монтажная планка установлены; низкопрофильная планка включена в комплектацию адаптера.

Подбор и заказ

Согласование поставки включает полный артикул, требуемое крепление и параметры совместимого серверного узла. Подготовка установки включает проверку электрического подключения, версии ПО и состояния совместимой системы.
