Блок питания Cisco UCSC-PSU1-2300W, 2300 Вт, AC 200–240 В, C20

Информация о блоке питания Cisco UCSC-PSU1-2300W

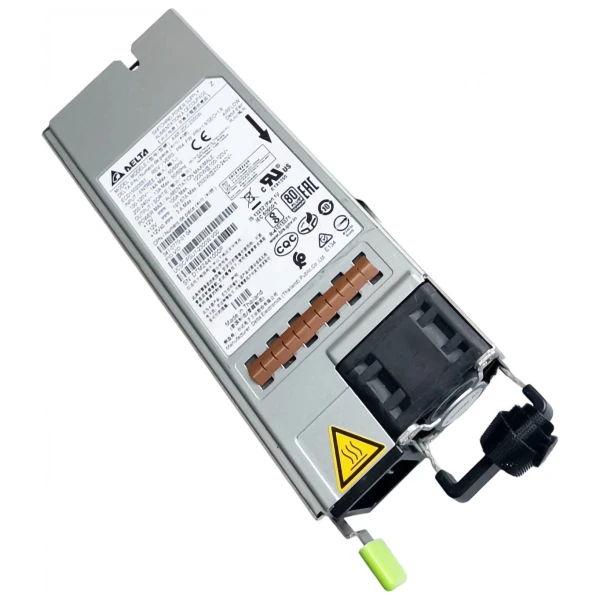

Cisco UCSC-PSU1-2300W представляет собой блок питания переменного тока для стоечного сервера UCS C240 M6. Модуль используют при комплектовании системы с повышенными требованиями к мощности. Его максимальная выходная мощность составляет 2300 Вт. Полный номинал рассчитывают для высоковольтного питания от сети 200–240 В. При входном напряжении 100–127 В доступная мощность ограничена 1200 Вт. Такое снижение необходимо учитывать при выборе источника бесперебойного питания. Для подключения переменного тока на блоке предусмотрен вход IEC C20. Кабель с ответной частью C19 выбирают по установленной системе электропитания. Исполнение относится к классу эффективности 80 PLUS Titanium. В конфигурации с резервированием два установленных модуля должны совпадать по типу и мощности.

Технические особенности

• Функция компонента: преобразование питания для UCS C240 M6.
• Номинальная мощность на высоком входном напряжении: 2300 Вт.
• Режим 100–127 В: выходная мощность не более 1200 Вт.
• Номинальное питание AC: 100–240 В.
• Допустимый входной диапазон: 90–264 В переменного тока.
• Рабочая частота электросети: 50–60 Гц.
• Разъём подключения кабеля к БП: IEC320 C20.
• Сертификация эффективности: 80 PLUS Titanium.
• Резервирование сервера: два одинаковых БП по схеме 1+1.
• Заказная единица: один физический модуль питания.

Функциональные возможности

Мощность 2300 Вт характеризует выход блока питания и не означает постоянное потребление сервера. Требуемый запас определяют по процессорам, накопителям и платам расширения. В сервере предусмотрено до двух блоков питания. Второй одинаковый модуль позволяет организовать резервирование 1+1. Для замены без отключения системы другой исправный блок должен поддерживать работающую конфигурацию.

Совместимость с оборудованием

Поддерживаемая платформа для этого артикула: Cisco UCS C240 M6 с малым форматом накопителей, включая UCSC-C240-M6S и UCSC-C240-M6SN. Модуль выбирают по заказному коду и требованиям конкретного шасси. При установке пары сверяют тип и мощность обоих блоков. Кабель C13 для менее мощного БП не соответствует входу C20 этого исполнения.

Комплектация

Позиция Cisco (Сиско) UCSC-PSU1-2300W содержит один блок питания 2300 Вт. Шасси сервера и второй резервный модуль подбираются отдельно. Сетевой шнур согласуют как отдельную позицию с разъёмом C19 со стороны блока. Набор кабелей определяют по розеткам ИБП или распределителя питания в стойке.

Как выбрать блок питания для UCS C240 M6

Сначала определяют суммарную потребность выбранной аппаратной конфигурации. Затем проверяют напряжение, поступающее на каждый вход питания. Для работы на низковольтной линии расчёт ведут с ограничением 1200 Вт на модуль. Если требуется резервирование, каждый рабочий путь питания проверяют с учётом отказа второго блока.
