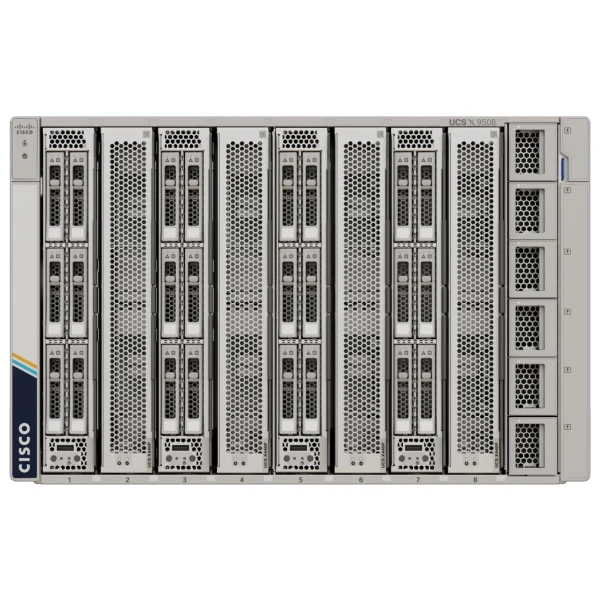

Шасси Cisco UCSX-9508-D=, 7RU, семейство: Cisco UCS X-Series, стойка: Стандартная 19-дюймовая

Информация о товаре Cisco UCSX-9508-D=: шасси

Шасси Cisco UCSX-9508-D= служит основой модульной системы UCS X-Series. Оно рассчитано на серверные узлы и совместимые средства расширения. В стойке корпус занимает семь юнитов. На фронтальной стороне расположены восемь гибких позиций. Однопозиционные и двухпозиционные узлы позволяют выбирать плотность вычислений. В задней части размещаются сетевые модули и X-Fabric. Для питания предусмотрены шесть отсеков блоков питания. Воздушное охлаждение построено на четырёх вентиляторных модулях. Подключение узлов к фабрике выполнено без промежуточной объединительной платы. Исполнение с обозначением D относится к заказной ветке шасси для систем поколений M7 и M8.

Функциональные возможности

X9508 объединяет питание, охлаждение и коммуникационную инфраструктуру нескольких серверов в одном корпусе. Состав вычислительных ресурсов можно развивать установкой подходящих модулей X-Series. Сетевой вариант выбирается между парой IFM с внешними Fabric Interconnect и парой встроенных FI для X-Series Direct. Для PCIe-расширения используются отдельные X-Fabric соответствующего поколения. Заглушки свободных позиций сохраняют необходимый маршрут воздушного потока.

Технические особенности

• Заказная позиция: UCSX-9508-D=. Серверные узлы в заказе: Не конфигурируются внутри данного SKU. Корпус: 7RU для 19-дюймовой стойки
• Фронтальные места: Восемь гибких позиций
• Серверные узлы: До восьми однопозиционных либо четырёх двухпозиционных
• Сетевые модули: Два IFM или два встроенных FI
• X-Fabric: Две задние позиции
• Источники питания: Шесть мест, блоки выбираются под нагрузку
• Обдув: Четыре вентиляторных модуля
• Архитектура соединения: Без промежуточной объединительной платы
• Платформы M8: X210c, X215c и X410c по допустимой раскладке
• Расширение GPU: Совместимые PCIe-узлы и X-Fabric отдельно

Совместимость с оборудованием

В шасси устанавливаются Cisco UCS X210c M8 и X215c M8, а также двухпозиционный X410c M8 в допустимых местах. Для обычной архитектуры доступны IFM UCSX-I-9108-25G-D или UCSX-I9108-100G-D с поддержанными внешними FI 6400/6500/6600. В схеме Direct используются встроенные UCSX-S9108-100G. Графический узел X580p работает с парой X9516 и поддержанными серверами; X410c M8 к этому расширению не подключается. Число оставшихся вычислительных позиций зависит от ширины устанавливаемых модулей.

Комплектация

UCSX-9508-D= заказывается как отдельное шасси; серверные узлы в этой позиции не конфигурируются. IFM и блоки питания могут добавляться по составу заказа. Стандартные принадлежности шасси включают вентиляторы, комплект аксессуаров, необходимые заглушки узлов и блоков питания, две заглушки X-Fabric, два задних AC-модуля расширения питания и ключевой кронштейн AC. Вычислительные узлы, FI, X-Fabric, PCIe-устройства, оптика и кабели оформляются дополнительно.

Как выбрать

Определите число одно- и двухпозиционных узлов и оставьте место для предполагаемого расширения. Далее выберите обычную архитектуру с внешними FI либо Direct, так как IFM и встроенный FI в одном шасси не смешиваются. Подберите мощность и резервирование питания по суммарной нагрузке серверов и GPU. Для установки проверьте глубину стойки и пространство перед её направляющими.

Как заказать

Отправьте запрос на Cisco (Сиско) UCSX-9508-D= со схемой заполнения и перечнем уже имеющихся модулей. Можно добавить шасси в корзину и приложить спецификацию для проверки совместимости. Город, адрес доставки по России и требования к разгрузке сообщите при согласовании заказа.
