Артикул: UCSX-FS-9516-U
В наличии

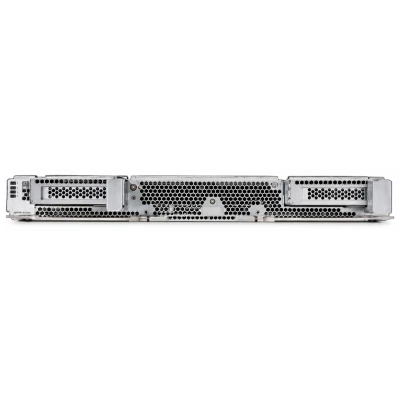

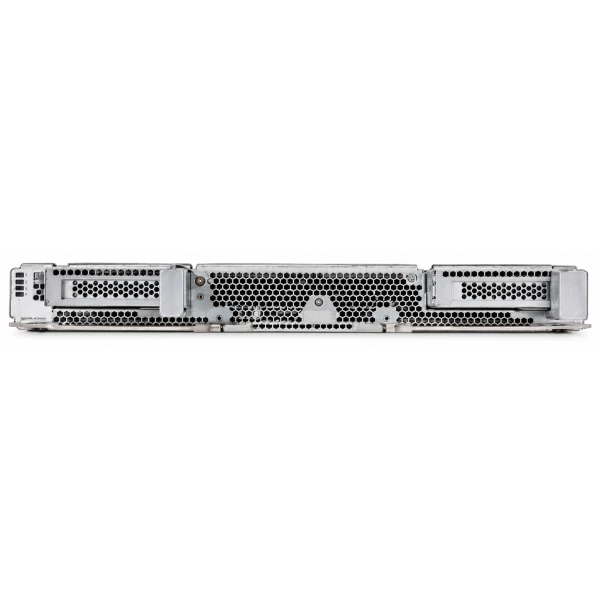

Модуль X-Fabric Cisco UCSX-FS-9516-U, PCIe Gen5, семейство: Cisco UCS X-Series, шасси: Cisco UCS X9508
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Информация о товаре Cisco UCSX-FS-9516-U: модуль X-Fabric
Cisco UCSX-FS-9516-U относится к модулям фабрики X9516 для UCS X9508. Он формирует внутренние соединения PCIe пятого поколения. По ним серверные узлы получают доступ к графическим ускорителям X580p. Вычислительная и графическая части при этом размещаются в разных модулях системы. Их привязка задаётся политиками Cisco Intersight. X9516 работает в паре со вторым модулем того же поколения. На фронтальной части предусмотрены два слота CEM. В эти позиции устанавливаются поддержанные сетевые карты формата HHHL. Выбор внешнего подключения зависит от задач распределённого ускорения. Такой модуль подходит для конфигураций с X210c M8 и X215c M8.
Функциональные возможности
Фабрика X-Fabric позволяет описать выделение GPU и сетевых ресурсов в общей системе управления. Модуль связывает поддержанные хосты с PCIe-устройствами без переноса ускорителей в каждый серверный корпус. При установке ConnectX-7 добавляется возможность подключения к сетевой части инфраструктуры AI. Сам X9516 остаётся модулем PCIe-коммутации; число внешних Ethernet-портов определяется установленными CEM-картами. Контроль аппаратного состояния выполняется встроенными средствами управления X-Fabric.
Технические особенности
- Заказная позиция: UCSX-FS-9516-U. Серия: Cisco UCS X9516 X-Fabric
- Платформа установки: Шасси UCS X9508
- Тип коммутации: PCIe Gen5
- Связанный PCIe-узел: UCS X580p
- Серверы: UCS X210c M8 и X215c M8
- Системная установка: Пара X9516 для конфигурации X580p
- Позиции CEM: Два слота HHHL на модуль
- Опции внешней сети: ConnectX-7: 1 × 400GbE либо 2 × 200GbE на выбранный адаптер
- Аппаратное управление: BMC модуля и Cisco Intersight
- Лицензирование: Intersight Managed Mode, минимум Essentials на подключённый сервер
Совместимость с оборудованием
Платформа установки для UCSX-FS-9516-U представляет собой Cisco UCS X9508 с узлами X210c M8 либо X215c M8 и GPU-расширением X580p. Для серверного подключения используется UCSX-V5-PCIME. Доступны CEM-карты UCSX-P-N7S400GFO и UCSX-P-N7D200GFO, обеспечивающие соответственно 1 × 400GbE или 2 × 200GbE через QSFP112. Режим управления системой предусматривает Intersight Managed Mode. Фабрики X9416 и X9516 обслуживают разные поколения PCIe-узлов и не смешиваются для работы X580p.
Комплектация
В спецификации сохраняется точное обозначение UCSX-FS-9516-U для заказываемого модуля. Второй X9516, сетевые карты HHHL, оптика и кабели подбираются по потребностям системы. Наличие этих дополнительных позиций согласуется отдельно. Для каждого подключённого сервера требуется соответствующий уровень Cisco Intersight не ниже Essentials.
Как выбрать
При расширении X9508 проверьте, какие PCIe-узлы находятся в шасси и какая фабрика используется сейчас. Если проект включает X580p, планируйте парную установку X9516. Согласуйте число внешних сетевых подключений и пропускную способность каждой CEM-карты. Перед оформлением сравните артикул модуля со спецификацией обновляемой системы.
Как заказать
Для подбора Cisco (Сиско) UCSX-FS-9516-U отправьте конфигурацию шасси и план подключения ускорителей. При необходимости консультации укажите, требуется ли выход в сеть 200GbE или 400GbE. После согласования состава заказ можно оформить через корзину; адрес и контакт получателя понадобятся для расчёта доставки.
Технические характеристики UCSX-FS-9516-U
Интерфейсы и фабрика
- Поколение PCIe
- PCIe Gen5
Конструкция и установка
- Тип устройства
- Модуль X-Fabric с коммутацией PCIe
- Установка для X580p
- Два модуля X9516 на шасси
- Шасси
- Cisco UCS X9508
Питание и охлаждение
- Источник питания
- Общая система электропитания X9508
Платформа и назначение
- Артикул
- UCSX-FS-9516-U
- Семейство
- Cisco UCS X-Series
Подключение GPU
- PCIe-узел
- Cisco UCS X580p
- Управление назначением
- Политики Cisco Intersight
Поставка и комплектация
- Сетевые карты CEM
- Выбираются отдельно по Cisco PID
- Состав дополнительного оснащения
- Согласуется в спецификации системы
Сетевые опции CEM
- Двухпортовый адаптер
- UCSX-P-N7D200GFO, 2 × 200GbE QSFP112
- Количество мест
- 2 на модуль X9516
- Наличие Ethernet-портов
- Определяется отдельно выбранными CEM-картами
- Однопортовый адаптер
- UCSX-P-N7S400GFO, 1 × 400GbE QSFP112
- Семейство адаптеров
- NVIDIA ConnectX-7
- Формат карт
- HHHL, поддержанные PCIe Gen5 NIC
Совместимость с серверами
- Вычислительные узлы
- Cisco UCS X210c M8 и X215c M8
- Серверный mezzanine
- UCSX-V5-PCIME в поддержанной конфигурации
Совместимость с фабрикой
- Поколение расширения
- X9516 для X580p; X9416 относится к X440p
- Совместное размещение PCIe-узлов
- X580p и X440p в одном шасси не смешиваются
Управление и эксплуатация
- Контроллер модуля
- BMC для управления X-Fabric
- Минимальная лицензия
- Intersight Essentials на каждый подключённый сервер; выбор отдельно
- Управление
- Cisco Intersight Managed Mode
