Модуль сетевой фабрики Cisco UCSX-I-9108-25G-D, семейство: Cisco UCS X-Series, шасси: UCS X9508, исполнение: Для M7/M8, D-ветка

Информация о товаре Cisco UCSX-I-9108-25G-D: модуль сетевой фабрики

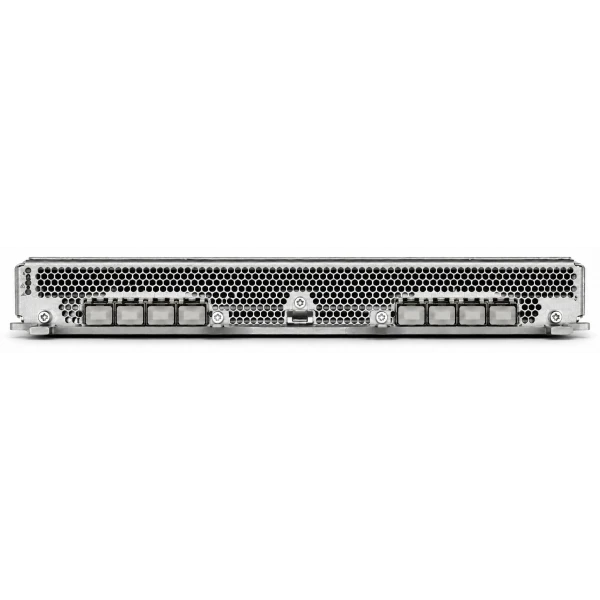

Модуль сетевой фабрики Cisco UCSX-I-9108-25G-D подключает шасси X9508 к внешним Fabric Interconnect. Он относится к сетевой инфраструктуре UCS X-Series. На внешней панели находятся восемь портов SFP28. Каждый из них предназначен для линии 25GbE. Внутренние соединения связывают модуль с серверными узлами. Один узел получает до четырёх линий по 25 Гбит/с со стороны одного IFM. Для системы выбираются два одинаковых IFM. Их внешние линии ведут к соответствующей паре Fabric Interconnect. По unified fabric передаются Ethernet и FCoE. Позиция с суффиксом D используется в конфигурациях шасси M7 и M8.

Функциональные возможности

IFM переносит серверный трафик в общую инфраструктуру UCS и работает как элемент fabric-extender архитектуры. Восемь внешних SFP28 объединяются в port-channel к FI, при этом активными могут быть от одной до восьми линий. Выбранное число uplink определяет доступную пропускную способность внешнего соединения. Механизмы PFC и QoS помогают обслуживать разные классы трафика. Встроенные вентиляторы обдувают модуль в направлении общего воздушного потока шасси.

Технические особенности

• Тип: Intelligent Fabric Module для X9508
• Внешние порты: 8 × SFP28
• Скорость uplink: 25GbE на порт
• Port-channel: От одной до восьми активных линий
• Серверная полоса: До 100 Гбит/с на узел со стороны одного IFM
• Внутренние соединения: По поддержанному VIC сервера
• Фабрика: Внешние Fabric Interconnect
• Трафик: Ethernet и FCoE
• Система охлаждения: Три двухроторных вентилятора
• Схема установки: Пара одинаковых IFM

Совместимость с оборудованием

UCSX-I-9108-25G-D устанавливается в Cisco UCS X9508 и работает с поддержанными внешними FI серий 6400, 6500 и 6600. Серверная часть может включать X210c M8, X215c M8 и другие совместимые X-Series с подходящими VIC. Для внешних подключений выбирается поддержанная оптика 25G, например SFP-25G-SR-S, и соответствующая среда передачи. Оба IFM в шасси должны быть одного типа. Для прямой архитектуры со встроенными FI 9108 требуется другой состав коммуникационных модулей.

Комплектация

Позиция UCSX-I-9108-25G-D представляет собой один IFM для шасси. Второй однотипный IFM и внешние Fabric Interconnect учитываются в системной комплектации. Оптические модули и кабели добавляются по числу uplink и дальности соединений. Отдельный блок питания для IFM не требуется, так как питание подаётся от X9508.

Как выбрать

Сопоставьте нагрузку серверов с количеством внешних линий 25G, которые будут активны. Внутренняя полоса до 100 Гбит/с на узел не означает такую же выделенную внешнюю полосу для каждого сервера при неполном uplink. Проверьте поддержку IFM выбранным FI и версией UCS. При переходе с 25G на 100G учитывайте необходимость одинаковой пары модулей.

Как заказать

Отправьте запрос на Cisco (Сиско) UCSX-I-9108-25G-D с моделями внешних FI и планом uplink. Для подбора оптики укажите расстояние и тип волокна. Оформление доступно через корзину; адрес доставки по России согласуйте после проверки состава заказа.
