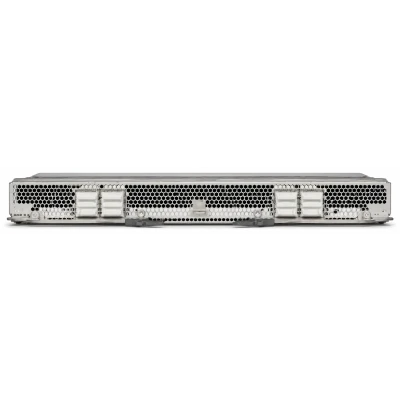

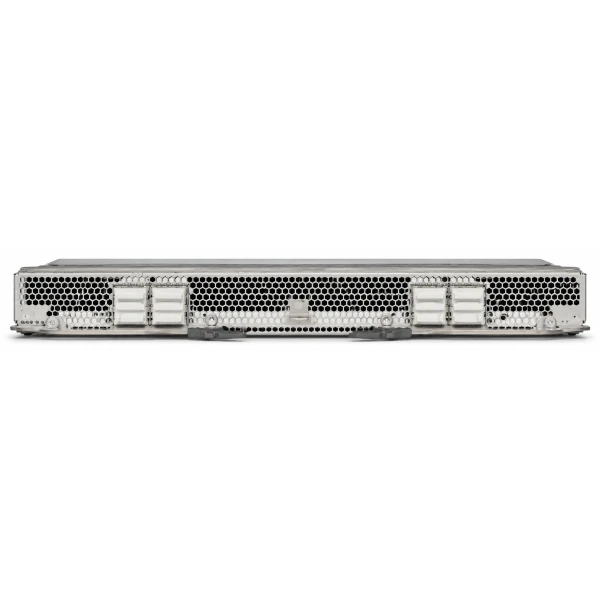

Модуль сетевой фабрики Cisco UCSX-I9108-100G-D, семейство: Cisco UCS X-Series, шасси: UCS X9508, исполнение: Для M7/M8, D-ветка

Информация о товаре Cisco UCSX-I9108-100G-D: модуль сетевой фабрики

Cisco UCSX-I9108-100G-D обеспечивает 100G-подключение модульного шасси UCS X9508 к внешней фабрике. Это Intelligent Fabric Module для инфраструктуры X-Series. Модуль предоставляет восемь внешних QSFP28. Каждый порт рассчитан на поддержанную линию 100GbE. Внутри шасси доступны соединения с серверными VIC. Их конфигурация зависит от типа установленного адаптера. Со стороны одного IFM узлу может предоставляться до 100 Гбит/с. Для работы системы выбирается пара одинаковых 100G IFM. Внешние линии подключаются к Fabric Interconnect. Исполнение D применяется в заказных конфигурациях X-Series M7 и M8.

Функциональные возможности

Восемь QSFP28 формируют внешнее соединение IFM с FI через port-channel. Для работы допускается активировать от одного до восьми физических uplink. Unified fabric объединяет серверный Ethernet и FCoE, а политики QoS разделяют классы обслуживания. Контроль IFM выполняется в составе инфраструктуры UCS. Модуль получает питание от шасси и использует собственные три двухроторных вентилятора.

Технические особенности

• Тип: Intelligent Fabric Module для X9508
• Внешние порты: 8 × QSFP28
• Скорость uplink: 100GbE на порт
• Port-channel: От одной до восьми активных линий
• Серверная полоса: До 100 Гбит/с на узел со стороны одного IFM
• Внутренние соединения: По поддержанному VIC сервера
• Фабрика: Внешние Fabric Interconnect
• Трафик: Ethernet и FCoE
• Система охлаждения: Три двухроторных вентилятора
• Схема установки: Пара одинаковых IFM

Совместимость с оборудованием

UCSX-I9108-100G-D используется в X9508 с подходящими X-Series и VIC 14000/15000. Среди актуальных вычислительных вариантов доступны X210c M8 и X215c M8. Внешняя сторона подключается к поддержанным FI 6400/6500/6600 или обслуживает второе X9508 в совместимой схеме X-Series Direct. Для 100G-линий применяются проверенные варианты QSFP28, например QSFP-100G-SR4-S либо QSFP-100G-LR4-S, с согласованием дальности и среды. В одном шасси устанавливаются два IFM одного типа, без смешения со встроенными FI.

Комплектация

По артикулу UCSX-I9108-100G-D выбирается один модуль сетевой фабрики 100G. Полная конфигурация шасси дополняется вторым таким же IFM, требуемыми FI и соединительными компонентами. Трансиверы и кабели подбираются для каждого используемого порта. Питание IFM обеспечивается общей подсистемой X9508, а состав серверных узлов указывается отдельно.

Как выбрать

Планируя 100G-фабрику, определите число портов, необходимых для ожидаемой суммарной нагрузки. Сравните возможности VIC серверных узлов с выбранным способом подключения. Уточните поддержку оптики не только на IFM, но и на противоположном FI. Для подключения второго шасси к Direct согласуйте требования к версии ПО и таблицы межшассийных соединений.

Как заказать

Добавьте Cisco (Сиско) UCSX-I9108-100G-D в корзину или пришлите схему шасси и внешней фабрики на консультацию. В запросе укажите число активных 100G-портов и требуемые расстояния. После подбора модулей и кабелей сообщите адрес получения для расчёта доставки по России.
