Сетевой адаптер Cisco UCSX-ME-V5Q50G-D, PCIe Gen4 x16, Задний мезонинный разъём / bridge X-Series, модель адаптера: Cisco UCS VIC 15422

Информация о товаре Cisco UCSX-ME-V5Q50G-D: сетевой адаптер

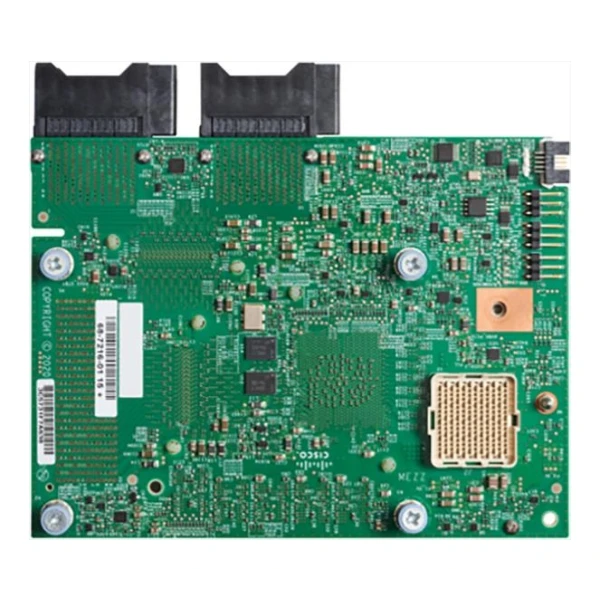

Cisco UCSX-ME-V5Q50G-D - мезонинный адаптер VIC 15422 для вычислительных узлов UCS X-Series. Плата размещается в заднем внутреннем разъёме узла. Её сетевые подключения проходят внутри модульной системы через IFM. Внешних клеток SFP на самом адаптере нет. Четыре канала класса 25G предназначены для интеграции вычислителя с фабрикой. VIC 15422 может работать вторым сетевым адаптером вместе с mLOM VIC 15420. Для такого Ethernet-соединения используется специальный мостовой соединитель. Дополнительные PCIe-линии позволяют участвовать в связке с узлом расширения X440p через X-Fabric. Это отдельная аппаратная роль, отличающаяся от обычной платы для стоечного PCIe-слота. Выбор мезонина позволяет планировать сетевую и периферийную конфигурацию X-Series как единую систему.

Функциональные возможности

Адаптер представляет серверу программно задаваемые NIC и HBA, а конвергентная фабрика переносит LAN и FCoE. При управлении через Intersight параметры соединений определяются политиками вычислительного узла. Для направления к UCS 9416 X-Fabric предусмотрены два соединения PCIe Gen4 x16, используемые в поддержанной конфигурации с X440p. Защищённая загрузка VIC применяется с подходящим выпуском IMM и прошивки, не заменяя Secure Boot процессорной платформы.

Технические особенности

• Аппаратная модель: Cisco UCS VIC 15422.
• Исполнение UCSX-ME-V5Q50G-D для узлов X-Series M7/M8.
• Тип установки: задняя мезонинная плата, а не внешний PCIe-адаптер.
• Сетевой интерфейс: четыре внутренних канала класса 25 Гбит/с.
• Для связи Ethernet с IFM используется соединитель UCSX-V5-BRIDGE-D.
• В X210c M8 соединение с хостом - PCIe Gen4 x16 к CPU2.
• К X-Fabric предусмотрены два PCIe Gen4 x16-соединения для поддержанной связи с X440p.
• VIC Secure Boot для этой модели поддерживается с IMM 4.3(1), при согласованном ПО узла.

Совместимость с оборудованием

Конкретный вариант - UCS X210c M8 с задним мезонинным разъёмом: в этой конфигурации для VIC 15422 требуются два процессора, а соединение с хостом идёт к CPU2 по PCIe Gen4 x16. Для Ethernet нужен UCSX-V5-BRIDGE-D между мезонином и mLOM; поддерживаются соответствующие IFM 9108-25G и 9108-100G. У X215c M8 условие двух CPU применяется к использованию PCIe-узла, поэтому состав такой системы рассматривают отдельно от X210c. В X410c M8 также предусмотрены собственное заднее место и bridge, а выбранную сетевую схему согласуют с IFM и Fabric Interconnect.

Комплектация

Основной компонент заказа - мезонинная плата VIC 15422. В конфигурациях X210c M8 и X410c M8 мост UCSX-V5-BRIDGE-D предусматривается вместе с установленным VIC 15422; при отдельной поставке состав сверяют со спецификацией. Вычислительный узел, IFM, X-Fabric и X440p являются самостоятельными элементами системы.

Как заказать

При заказе Cisco (Сиско) UCSX-ME-V5Q50G-D укажите точный узел X-Series, число процессоров и установленные mLOM/IFM. Приложенная спецификация поможет согласовать bridge и необходимость подключения PCIe-узла. После проверки состава заказ оформляется через корзину или консультацию с расчётом доставки до вашего адреса.
