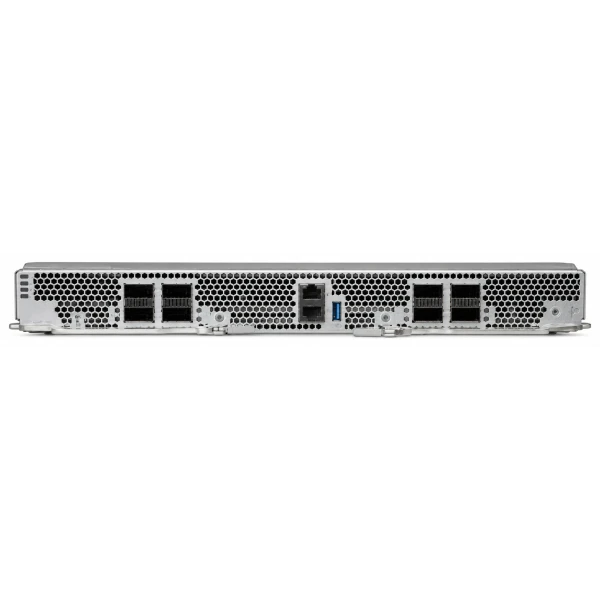

Fabric Interconnect Cisco UCSX-S9108-100G-U, 8 QSFP28, архитектура: Cisco UCS X-Series Direct, шасси: UCS X9508

Информация о товаре Cisco UCSX-S9108-100G-U: Fabric Interconnect

Cisco UCSX-S9108-100G-U относится к встроенным Fabric Interconnect системы X-Series Direct. Этот сетевой модуль работает внутри X9508. Он связывает серверные узлы с внешней инфраструктурой. Основные внешние интерфейсы представлены восемью QSFP28. Для рабочих конфигураций предусматривается пара FI. Внутри шасси она формирует два пути подключения узлов. Порты могут использоваться для Ethernet и поддержанных сценариев хранения. Унифицированные позиции позволяют организовать Fibre Channel через разделительные модули. Настройка домена выполняется средствами UCS Manager или Cisco Intersight. Состав подключения выбирается под потребности конкретной площадки.

Функциональные возможности

Формат встроенного FI позволяет собрать небольшой UCS-домен без отдельных стоечных Fabric Interconnect. Восемь внешних позиций поддерживают соединения 40/100GbE с подходящими модулями. Два unified-порта предоставляют альтернативу в виде до восьми FC-линий после breakout. Расширение на второе X9508 и стоечные C-Series поддерживается с ПО 6.0(1b) или новее в соответствующей конфигурации. Это даёт возможность развивать вычислительную площадку в рамках одной системы управления.

Технические особенности

• Заказная позиция: UCSX-S9108-100G-U. Лицензия функций FI: UCSX-S9108-SW, состав лицензирования фиксируется в заказе. Платформа: Встроенный FI для UCS X9508 Direct
• Внешние позиции: Восемь QSFP28
• Ethernet: До 100GbE на совместимую линию
• Unified-порты: Два, позиции 1 и 2
• Fibre Channel: До восьми 8/16/32G-линий через breakout
• Серверная фабрика: До 100G от узла к одному FI по VIC
• Управление: UCS Manager или Cisco Intersight
• Расширение: Второе X9508 и до четырёх C-Series по версии ПО
• Обдув: Три встроенных двухроторных вентилятора
• Питание: От общей системы X9508

Совместимость с оборудованием

Модуль UCSX-S9108-100G-U применяется в UCS X9508 с серверами X210c M8 и X215c M8. Во втором шасси при расширении Direct используются 100G IFM, а внешние подключения подбираются по таблицам оптики FI 9108. В составе стоечных узлов доступны поддержанные UCS C220 M8, C225 M8, C240 M8 и C245 M8. Для SAN выбираются совместимые FC-коммутаторы либо системы хранения с учётом end-host или switch-режима. IFM и встроенный FI в одном шасси вместе не устанавливаются.

Комплектация

В заказе фиксируется точный артикул UCSX-S9108-100G-U для одного модуля. Необходимость второго FI, набор трансиверов и кабелей определяются схемой системы. Лицензия функций FI UCSX-S9108-SW и средства управления согласуются в итоговом перечне поставки. Включённые по конкретной конфигурации программные позиции перечисляются в спецификации отдельно от аппаратного обозначения.

Как выбрать

Для расширения действующего Direct проверьте установленные FI и версию программного обеспечения. Уточните, будут ли новые порты работать в LAN, SAN или подключать дополнительное шасси. Выберите оптические либо медные соединения по доступным расстояниям и скоростям. Если в проекте есть FC, заранее распределите unified-порты и требуемые breakout-линии.

Как заказать

При запросе Cisco (Сиско) UCSX-S9108-100G-U приложите существующую схему UCS и перечень внешних подключений. Это позволит согласовать аппаратную пару, оптику и лицензирование. Заказ можно оформить через консультацию или корзину; город и адрес доставки уточните при согласовании предложения.
