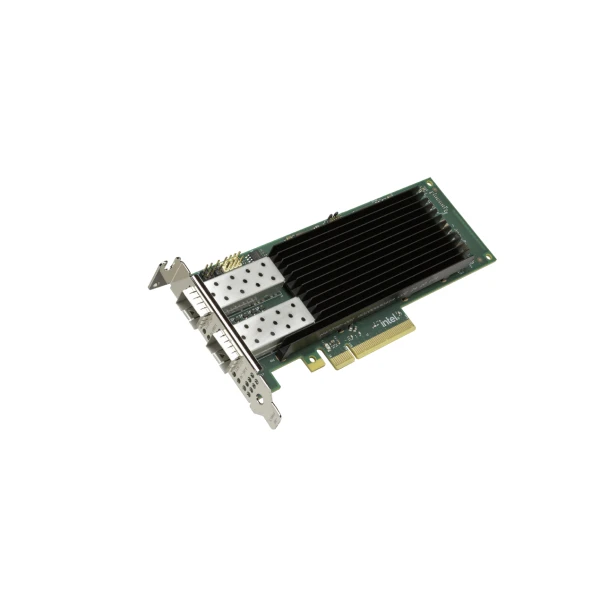

Сетевой адаптер Cisco UCSXE-P-I835D25GF, модель: Intel E835-XXVDA2, физические порты: 2 × SFP28, режимы: 25/10GbE

Информация о товаре Cisco UCSXE-P-I835D25GF: сетевой адаптер

Cisco UCSXE-P-I835D25GF добавляет два высокоскоростных сетевых подключения вычислительному узлу Unified Edge. Основой служит адаптер Intel E835-XXVDA2. Два физических гнезда SFP28 рассчитаны на линии Ethernet 25 или 10 Гбит/с. Тип соединения выбирают с помощью подходящих модулей либо кабелей DAC и AOC. Карту применяют в Cisco UCS XE130c M8. Она занимает одно низкопрофильное место расширения. Подключение к узлу выполняется через левый PCIe-райзер. Для обмена с хостом используются восемь электрических линий PCIe со скоростью до 16 GT/s. Сетевая плата относится к семейству Intel Ethernet E835. Аппаратные средства этого семейства предназначены для обработки трафика серверных приложений и виртуальных сред. Два порта позволяют организовать отдельные физические подключения для выбранных сетевых задач. При подборе учитывают одновременно кабельную среду и конфигурацию расширения узла.

Функциональные возможности

В квалифицированной программной среде E835-XXVDA2 предоставляет RDMA RoCEv2 и iWARP для обмена с участием совместимых приложений и сетевой инфраструктуры. Dynamic Device Personalization использует программируемую обработку пакетов, а DPDK поддерживает специализированные пути передачи трафика. IEEE 1588 PTP v2 и PTM v1.0a применяются в согласованных решениях синхронизации. Доступность этих функций определяется сочетанием прошивки адаптера, драйвера и операционной системы для XE130c M8.

Технические особенности

• Два физических порта SFP28 поддерживают выбранные для этого Cisco-исполнения скорости 25 и 10GbE.
• Интерфейс к хосту: восемь электрических линий PCIe, максимум 16 GT/s на линию; для узла используется подключение Gen4 x8.
• Формат установки: HHHL, одна позиция ширины, место S2 левого PCIe-райзера UCSXE-1U-PCI-L.
• При нагрузке 25GbE типичное потребление составляет 7,79 Вт с DAC или 10,5 Вт с оптическими нагрузочными модулями соответствующего теста.
• В режиме без трафика приведены значения 6,15 Вт с DAC и 8,29 Вт с оптикой; параметры измерений относятся к самому адаптеру.
• Для оптического сценария измерения использованы нагрузочные модули 2,5 Вт; эти значения не заменяют расчёт всей конфигурации узла.
• Рабочий диапазон платы 0–65 °C применяется вместе с требованиями к охлаждению и более строгими ограничениями Unified Edge.
• В аппаратной платформе предусмотрены подписанные обновления прошивки, Secure Boot и корень доверия; доступные механизмы согласовывают с программным стеком Cisco.
• Для 25GbE используют согласованные SFP28 и среду 25GBASE-CR, SR либо LR; для 10GbE подбирают совместимые SFP+ или соответствующие DAC/AOC.

Совместимость с оборудованием

UCSXE-P-I835D25GF предназначен для узлов Cisco UCS XE130c M8, размещаемых в шасси UCS XE9305. Обязательное место установки: S2 с левым PCIe-райзером UCSXE-1U-PCI-L. Этот райзер выбирают совместно с UCSXE-1U-E3S-1L: такая сборка допускает до трёх фронтальных E3.S накопителей. На один вычислительный узел устанавливают не более одного дополнительного PCIe-адаптера. Для конкретной ОС проверяют квалифицированные версии драйвера и прошивки, а на стороне коммутатора проверяют совместимость 10/25GbE модулей и кабелей.

Комплектация

Позиция предназначена для одной сетевой платы E835-XXVDA2 в исполнении для XE130c M8. Низкопрофильное крепление согласовывают с местом S2 и спецификацией узла. PCIe-райзер, связанный райзер накопителей, сам вычислительный узел, оптические трансиверы и сетевые кабели оформляют отдельными строками, когда они требуются для сборки.

Как заказать

Пришлите артикул Cisco (Сиско) UCSXE-P-I835D25GF и конфигурацию узла Unified Edge. Для подбора нужны количество E3.S накопителей, выбранный левый райзер и планируемые скорости обоих соединений. Укажите модель коммутатора, тип оптики либо длину DAC/AOC; после согласования плату можно добавить в корзину или общую спецификацию. Адрес площадки позволит рассчитать отправку оборудования.
