Сетевой адаптер Cisco UCSXE-P-I835Q25GF, модель: Intel E835-XXVDA4, физические порты: 4 × SFP28, режимы: 25/10GbE

Информация о товаре Cisco UCSXE-P-I835Q25GF: сетевой адаптер

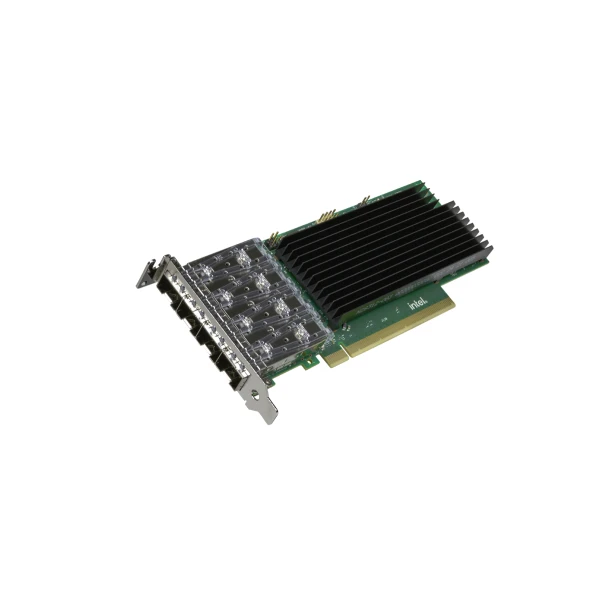

Cisco UCSXE-P-I835Q25GF предназначен для расширения сетевых подключений компактного узла XE130c M8. В его основе находится четырёхпортовая плата Intel E835-XXVDA4. На внешней планке размещены четыре гнезда SFP28. Каждое подключение работает на выбранной скорости 25 или 10 Гбит/с. Дополнительные физические линии удобны при разделении прикладных и инфраструктурных сетей. Все четыре порта находятся на одном адаптере. Механическое исполнение соответствует низкопрофильному однослотовому месту. Карта устанавливается в левый райзер расширения узла Unified Edge. У её PCIe-контакта физическая ширина x16. Электрически задействовано восемь линий со скоростью до 16 GT/s на линию. Такая схема требует согласованного посадочного места и не означает электрическое подключение x16. Адаптер выбирают для конфигураций, которым нужно несколько отдельных Ethernet-линий без установки второй сетевой платы.

Функциональные возможности

Четырёхпортовый E835 позволяет распределять подключения между сегментами, сохраняя отдельный кабель для каждой линии. Программируемый конвейер DDP классифицирует пакеты, а использование DPDK возможно в поддерживаемых сетевых приложениях. Механизмы RDMA RoCEv2 и iWARP рассчитаны на подходящую программную и сетевую среду. Средства точного времени PTP v2 и PTM используют при наличии квалифицированной поддержки в выбранной ОС; состав включаемых возможностей проверяют для прошивки и драйвера узла.

Технические особенности

• Портовая группа содержит четыре гнезда SFP28 для физических линий 25/10GbE; это одна четырёхпортовая плата.
• Хостовый разъём физически x16, электрическое соединение x8; предельная скорость линии 16 GT/s соответствует эффективному режиму PCIe Gen4.
• Для Cisco UCS XE130c M8 используется формат HHHL, SS и установка в позицию S2 через левый райзер UCSXE-1U-PCI-L.
• Типичное потребление при работе 25GbE: 9,37 Вт с DAC и 12,81 Вт в сценарии с оптическими нагрузочными модулями.
• При отсутствии трафика типичные значения составляют 8,61 Вт для DAC и 12,04 Вт для оптического варианта измерений.
• Оптические измерения выполнены с нагрузочными модулями 2,5 Вт; питание и охлаждение узла рассчитывают с учётом всей сборки.
• Температура эксплуатации самой платы находится в пределах 0–65 °C, с соблюдением более строгого режима вычислительного узла и его охлаждения.
• Контроллер Intel E835 оснащён механизмами проверки подписи прошивки, Secure Boot и аппаратного корня доверия для поддерживаемого программного окружения.
• Сетевую среду 25GBASE-CR/SR/LR либо 10GbE SFP+/DAC/AOC подбирают по совместимости с адаптером, портом коммутатора и квалифицированным ПО.

Совместимость с оборудованием

Четырёхпортовое исполнение UCSXE-P-I835Q25GF используют в Cisco UCS XE130c M8 семейства Unified Edge с шасси UCS XE9305. Для этой платы необходима конфигурация ввода-вывода с райзером UCSXE-1U-PCI-L в левой позиции S2 и совместным выбором накопительного райзера UCSXE-1U-E3S-1L. При таком размещении доступно максимум три фронтальных накопителя E3.S. Карта занимает единственное предусмотренное место дополнительного PCIe-адаптера узла. Подключаемые SFP28, прошивку и драйвер согласовывают с фактическим релизом Cisco и используемой операционной системой.

Комплектация

Заказной артикул относится к одной плате Intel E835-XXVDA4 для узла Cisco Unified Edge. Для монтажа требуется низкопрофильная механическая конфигурация, соответствующая левому PCIe-месту. Четыре порта не означают четыре платы или комплект трансиверов. Райзеры UCSXE-1U-PCI-L и UCSXE-1U-E3S-1L, узел XE130c M8, оптика и кабельные сборки выбираются в составе отдельной аппаратной спецификации.

Как заказать

В заявке на Cisco (Сиско) UCSXE-P-I835Q25GF укажите назначение четырёх линий и требуемую скорость каждой. Приложите состав XE130c M8 с левым райзером и накопителями, чтобы согласовать единственное PCIe-место с дисковой конфигурацией. Консультация поможет выбрать согласованные модули и кабели к вашим коммутаторам; готовую спецификацию можно оформить через корзину. Для отправки на объект сообщите адрес и необходимые условия приёмки.
