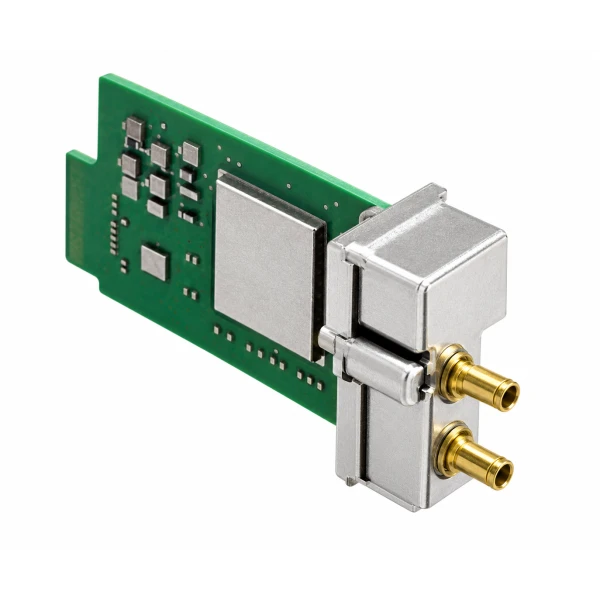

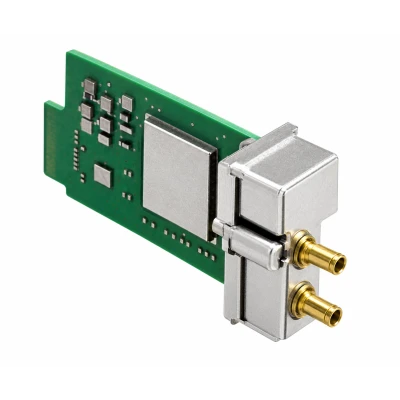

Запасной модуль синхронизации Cisco 8000-TIC=, 1PPS, 10 МГц, DIN 1.0/2.3

Информация о модуле синхронизации Cisco 8000-TIC=

Cisco 8000-TIC= используется как запасная карта интерфейсов синхронизации для Cisco 8010. Аппаратный модуль устанавливается в предусмотренную позицию TIC маршрутизатора. Один его разъём предназначен для опорного сигнала 10 МГц. Другой обеспечивает подключение 1PPS. Импульсный интерфейс 1PPS поддерживает ввод и вывод сигнала. Для линии 10 МГц предусмотрена синусоидальная форма сигнала. Коаксиальные разъёмы относятся к DIN 1.0/2.3 jack по DIN 41626. Номинальное сопротивление сигнальных интерфейсов составляет 50 Ом. Совместимые модели включают 8011-4G24Y4H-I и 8011-32Y8L2H2FH. Карта также подходит для 8011-12G12X4Y-A либо 8011-12G12X4Y-D. Установка замены во время работы системы в режиме OIR не поддерживается. В аппаратный резерв заказывается одна карта на товарную позицию.

Функциональные возможности

Запасной TIC позволяет подготовить аппаратную замену соединений 10 МГц и 1PPS на обслуживаемом узле. Перед заменой сохраняют назначение сигнальных линий и настройки направления 1PPS. Применяемая схема синхронизации зависит от модели маршрутизатора и используемого IOS XR.

Технические особенности

• Разъёмы запасной карты: DIN 1.0/2.3 jack; DIN 41626
• Согласованное сопротивление: 50 Ом
• Поддержка Large Density: 8011-4G24Y4H-I, 8011-32Y8L2H2FH
• Поддержка Medium Density: 8011-12G12X4Y-A, 8011-12G12X4Y-D
• Условие замены: OIR на работающем маршрутизаторе не поддерживается
• Тип компонента: Карта интерфейсов синхронизации TIC для Cisco 8010
• Интерфейс 10 МГц: Один порт синусоидального опорного сигнала
• Интерфейс 1PPS: Один порт импульсного сигнала
• Направление 1PPS: Вход или выход

Совместимость с оборудованием

8000-TIC= предназначен для линейки Cisco 8010 с моделями 8011-4G24Y4H-I, 8011-32Y8L2H2FH, 8011-12G12X4Y-A и 8011-12G12X4Y-D. Соединения с внешними источниками или потребителями сигнала должны соответствовать DIN 1.0/2.3 и 50 Ом. Программную поддержку сверяют для обслуживаемой аппаратной платформы.

Планирование подключения

При формировании запаса сохраните схему кабелей и направления синхросигналов. Проверьте назначение действующих линий 10 МГц и 1PPS. Для замены запланируйте необходимые работы с учётом запрета OIR на работающем маршрутизаторе.

Комплектация

Позиция Cisco (Сиско) 8000-TIC= содержит одну запасную карту TIC. Кабельные сборки и внешнее оборудование синхронизации согласуют отдельно. Хостовый маршрутизатор относится к самостоятельной аппаратной позиции.

Как заказать

Для заказа 8000-TIC= передайте ведомость запасных частей или оформите позицию через корзину. Сообщите модель маршрутизатора и используемые сигнальные подключения. Условия отправки уточняются по адресу приёмки.
