Портовый модуль Cisco 8K-MPA-16Z2D, совместимое шасси: Cisco 8712-MOD-M, формат установки: 1 слот MPA, конфигурация: 16 × SFP56 и 4 физических QSFP-DD

Информация о товаре Cisco 8K-MPA-16Z2D: портовый модуль

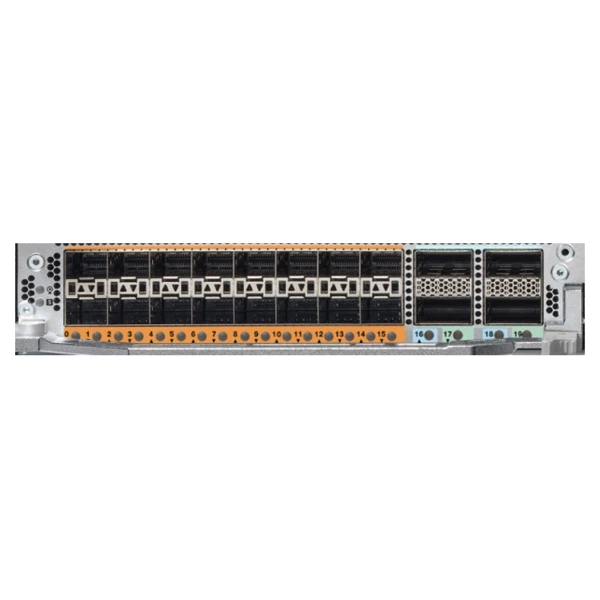

Портовый модуль Cisco 8K-MPA-16Z2D совмещает клиентские и магистральные интерфейсы. Он рассчитан на шасси 8712-MOD-M. На плате размещены шестнадцать позиций SFP56. Рядом находятся четыре физических гнезда QSFP-DD. Для портов 16 и 18 предусмотрен режим до 400G. Порты 17 и 19 работают со скоростями до 200G. Общая пропускная способность адаптера ограничена 1,6 Тбит/с. Такое устройство удобно для объединения линий разных классов. Установка выполняется в один отсек MPA. Оптическая комплектация определяется схемой подключений.

Функциональные возможности

Смешанная компоновка позволяет совместить доступ SFP56 с укрупнением потоков через QSFP-DD. Четыре физических QSFP-DD не означают четыре одновременных интерфейса 400G: скоростные ограничения задаются номерами портов и общим бюджетом MPA. На 400G DAC QDD-400-CU1M и QDD-400-CU2M для этой платы не поддерживаются ANLT. Схему линий проверяют целиком до подбора кабелей.

Технические особенности

• Платформа установки: Cisco 8712-MOD-M
• Формат: Один отсек MPA
• Портовая группа: 16 × SFP56 и 4 физических QSFP-DD
• Пропускная способность: 1,6 Тбит/с
• Совместимые форм-факторы: SFP 50/25/10/1G; QSFP-DD 400/200/100G по порту
• Минимальный IOS XR: 24.4.1
• Управление: Через системный маршрутизатор
• Условия использования: 400G только на портах 16 и 18; порты 17 и 19 до 200G, суммарный бюджет 1,6 Тбит/с

Совместимость с оборудованием

Модуль совместим с Cisco 8712-MOD-M начиная с IOS XR 24.4.1. Для портов 0–15 выбирают поддерживаемые SFP 1/10/25/50G. В гнёздах 16 и 18 возможны 400G, 200G либо 100G, а для 17 и 19 допустимы 200G или 100G. Конкретный набор подключений проверяют с учётом общей ёмкости платы и ограничений DAC.

Комплектация

Позиция представляет один портовый адаптер Cisco (Сиско) 8K-MPA-16Z2D. Оптическая комплектация SFP и QSFP-DD выбирается по схеме портов. Шасси 8712 и кабельная инфраструктура являются отдельными частями закупки.

Как заказать

В запросе перечислите нужные скорости всех SFP и QSFP-DD. Схема портов поможет проверить доступный бюджет адаптера. После консультации можно оформить аппаратную позицию вместе с выбранной оптикой.
