Угловой адаптер Cisco Meraki MA-MNT-MV-79 для MV84X, под плечо MA-MNT-MV-49, крепёж M8/M4

Информация об угловом адаптере Cisco Meraki MA-MNT-MV-79

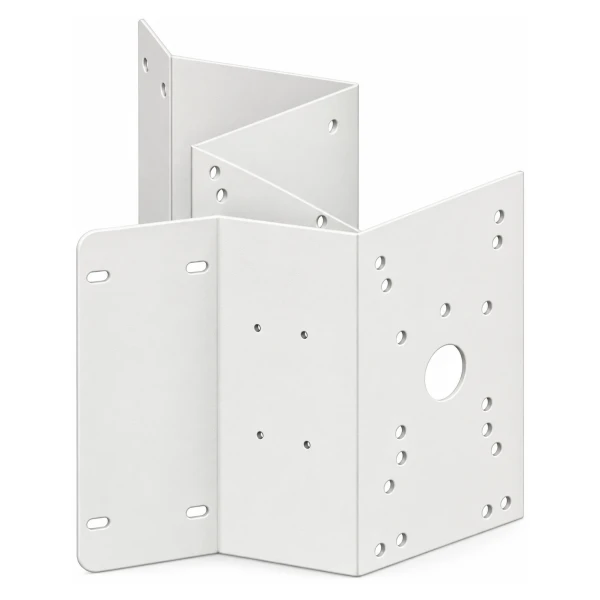

Cisco Meraki MA-MNT-MV-79 является угловым адаптером монтажа камеры MV84X. Его устанавливают на наружном углу строительной конструкции. Адаптер служит основанием для отдельного настенного плеча. Панели кронштейна совмещают с двумя примыкающими поверхностями. В конструкции предусмотрены отверстия для сборки и крепления узла. Кабель подключения камеры проводят через выделенный проход. Угловое размещение используют при наблюдении за примыкающими направлениями. Положение объектива задаётся при установке камеры на плече. Сам адаптер выполняет механическую задачу. Камера и выносное плечо оформляются дополнительными позициями.

Функциональные возможности

Cisco Meraki (Сиско Мераки) MA-MNT-MV-79 формирует опорную площадку для выносного плеча MA-MNT-MV-49 на углу здания. Сборку панелей выполняют с совмещением предусмотренных крепёжных отверстий. Кабельный проход помогает организовать соединение камеры после закрепления углового основания.

Технические особенности

• Назначение: опорный адаптер камеры MV84X для наружного угла.
• Для готовой угловой схемы требуется отдельное плечо MA-MNT-MV-49.
• Основной механический элемент поставки: один угловой кронштейн.
• Сборочные винты: по четыре M8 × 16, M8 × 35 и M4 × 16.
• Для M8 предусмотрены шесть гаек, четыре пружинные и шесть плоских шайб.
• Для M4 включены по четыре гайки, пружинные и плоские шайбы.

Совместимость с оборудованием

Угловая схема MA-MNT-MV-79 предназначена для Meraki MV84X и требует отдельного плеча MA-MNT-MV-49. Плечо обеспечивает направленное вниз положение камеры после завершения монтажа. Необходимость MA-MNT-MV-59 определяют по организации кабельного ввода и прилеганию монтажных поверхностей.

Монтаж

При сборке сначала соединяют панели адаптера и проверяют их положение относительно угла. Затем размечают крепление на обеих стенах и подготавливают отверстия под выбранное основание. После равномерной затяжки крепежа присоединяют настенное плечо, пропуская кабель через монтажный узел.

Комплектация

В набор входит один угловой адаптер MA-MNT-MV-79 и крепёж для его сборки. Предусмотрены по четыре винта M8 × 16, M8 × 35 и M4 × 16, а также шесть гаек M8, четыре пружинные и шесть плоских шайб M8. Дополнительно поставляются по четыре гайки, пружинные шайбы и плоские шайбы M4; камера, плечо и кабель приобретаются отдельно.

Как выбрать

Выбирая MA-MNT-MV-79, проверьте геометрию угла и несущую способность обеих прилегающих поверхностей. Определите, где будет проходить Ethernet-кабель и потребуется ли отдельная кабельная коробка. В спецификации укажите MV84X, это угловое основание и MA-MNT-MV-49 как разные позиции.

Как заказать

Для покупки углового адаптера передайте артикул MA-MNT-MV-79 и план места установки. По схеме можно проверить состав сопрягаемых кронштейнов и кабельного узла. Заказ и доставку по России оформляют после согласования перечня принадлежностей.
