Парапетный кронштейн Cisco Meraki MA-MNT-MV-89 для MV84X, кабельный канал, под MA-MNT-MV-39

Информация о парапетном кронштейне Cisco Meraki MA-MNT-MV-89

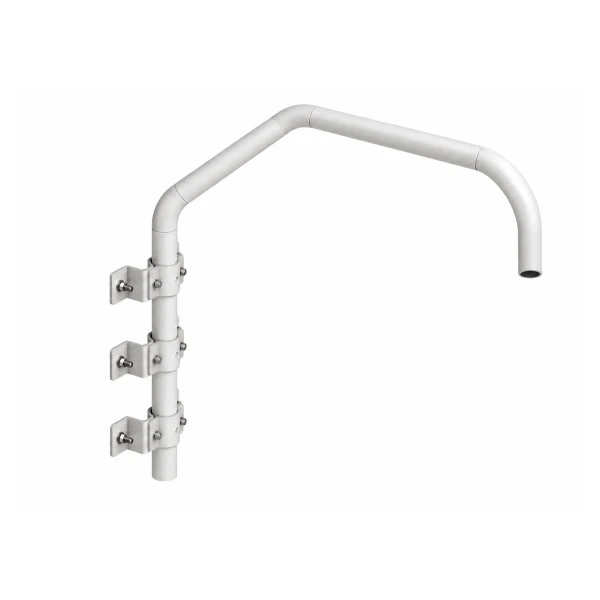

Cisco Meraki MA-MNT-MV-89 является парапетным кронштейном для камеры MV84X. Выносная трубчатая конструкция позволяет разместить камеру за краем монтажного основания. Вертикальный участок фиксируют предусмотренными монтажными пластинами. Верхняя часть выводит точку установки камеры в выбранное положение. Внутренний канал используется для прокладки Ethernet-кабеля. Камера присоединяется через отдельный монтажный адаптер. Для установки предусмотрены варианты крепёжных пластин. Их выбирают по геометрии основания. Кронштейн относится к аппаратным принадлежностям системы наблюдения. Камеру и сетевое питание заказывают отдельно от механического набора.

Функциональные возможности

Cisco Meraki (Сиско Мераки) MA-MNT-MV-89 организует вынос MV84X при парапетной установке. Трубчатое плечо закрепляют в выбранном положении на подготовленных опорных пластинах. Кабель проводят внутри конструкции к свободному концу, где затем присоединяют камерный адаптер.

Технические особенности

• Физический тип: трубчатый кронштейн парапетной установки MV84X.
• Для присоединения камеры требуется отдельный адаптер MA-MNT-MV-39.
• В наборе по три плоские настенные, трубные и угловые настенные фиксирующие пластины.
• Предусмотрена одна нижняя фиксирующая пластина.
• Крепёж набора: шесть распорных винтов, три M8 × 70 и шесть M8 × 25.
• Дополнительно включены Г-образный ключ и два разных разметочных шаблона.

Совместимость с оборудованием

Для соединения с MV84X требуется отдельный адаптер MA-MNT-MV-39. Фиксацию вертикального участка выполняют с применением предусмотренных плоских либо угловых опорных пластин. Питающий источник PoE 802.3bt и кабель передачи данных подбирают под установку камеры.

Монтаж

Перед закреплением выбирают место на парапете и проверяют пространство для выноса камеры. Монтажные пластины устанавливают по разметке, затем фиксируют трубчатое плечо в хомутах. Кабель прокладывают через внутренний канал до присоединения адаптера и MV84X.

Комплектация

Набор MA-MNT-MV-89 включает один парапетный кронштейн, по три плоские настенные, трубные и угловые настенные фиксирующие пластины, а также одну нижнюю фиксирующую пластину. Предусмотрены шесть распорных винтов, три M8 × 70, шесть M8 × 25, один Г-образный ключ и по одному разметочному шаблону для плоской стены и угла. MA-MNT-MV-39, камера, Ethernet-кабель и устройство питания приобретаются отдельно.

Как выбрать

Подбор MA-MNT-MV-89 начинают с положения края крыши либо парапета относительно нужной точки наблюдения. Проверьте доступное пространство по обе стороны основания и возможность обслуживания камеры. Затем определите способ фиксации пластин и маршрут кабеля внутри трубчатого плеча.

Как заказать

Присылайте артикул MA-MNT-MV-89 вместе со схемой парапета и расположением MV84X. По проекту можно проверить состав монтажных пластин и отдельного камерного адаптера. Стоимость набора и доставку согласуют при оформлении заказа.
