Коммутатор Cisco N9396T12C-SE1, семейство: Cisco N9300-SE1, asic: Cisco Silicon One E100, сумма полосы двух направлений: 4,2 Тбит/с

Информация о товаре Cisco N9396T12C-SE1: коммутатор

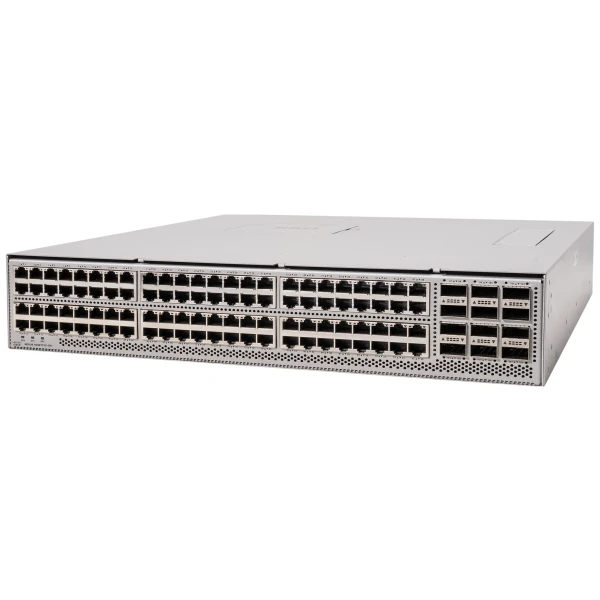

Cisco N9396T12C-SE1 служит для подключения большого числа медных Ethernet-линий в одном узле центра обработки данных. Это модель семейства N9300-SE1 на архитектуре Silicon One E100. Передняя панель содержит 96 портов 10GBASE-T. Для магистральных соединений предусмотрены ещё 12 портов QSFP28. Магистральные интерфейсы работают на скоростях 40G и 100G. Медные подключения удобны для оборудования с сетевыми адаптерами RJ45. Корпус занимает 2RU в стойке. Суммарная полоса коммутации двух направлений составляет 4,2 Тбит/с. Системная память имеет объём 32 ГБ. Встроенное локальное хранилище представлено SSD на 128 ГБ. Для пакетов доступен буфер ёмкостью 64 МБ. Устройство использует программную платформу Cisco NX-OS. Поддержка младших скоростей на медных портах зависит от установленного выпуска ПО. Модель выбирают для плотной серверной коммутации с отдельными высокоскоростными uplink-соединениями.

Функциональные возможности

Сочетание 96 медных портов и 12 оптических uplink позволяет отделить подключения серверов от магистрали без внешнего сетевого модуля. В проектах с разными поколениями адаптеров сначала согласуют рабочую скорость каждой медной линии. В первом программном выпуске поддержка 100M и 1G не предоставлялась, поэтому эти режимы требуют отдельной проверки версии. NX-OS обеспечивает построение сетевой структуры с разделением трафика и маршрутизацией согласно выбранной лицензии. Резервируемые источники питания и сменные вентиляторные модули помогают обслуживать систему. Направление охлаждения подбирают для размещения медных портов в нужном проходе стойки.

Технические особенности

• Сетевые интерфейсы: 96 × 10GBASE-T RJ45 + 12 × 40/100G QSFP28
• ASIC: Cisco Silicon One E100
• Коммутационная полоса двух направлений: 4,2 Тбит/с
• Системная память: 32 ГБ
• Локальное хранилище: SSD 128 ГБ
• Пакетный буфер: 64 МБ
• Монтаж: 2RU
• Управление: RJ45 и SFP, USB и RS-232
• Питание и охлаждение: 2 БП, 3 вентиляторных модулей
• Минимальная программная платформа: NX-OS 10.6(2)F

Совместимость с оборудованием

Основные подключения рассчитаны на серверы, системы хранения и другое Ethernet-оборудование с совместимыми адаптерами 10GBASE-T и подходящей медной проводкой. Двенадцать QSFP28 uplink соединяют устройство с агрегацией или spine-коммутаторами Nexus на 40G либо 100G через поддерживаемую оптику и кабельные сборки. Для питания подходят NXA-PAC-1400W-PI, NXA-PAC-1400W-PE и предусмотренное для платформы DC-исполнение NXA-PDC-2KW-PI. Вентиляторы выбирают из NXASFAN-160CFM2PI и NXASFAN-160CFM2PE, сохраняя единый поток со всеми БП. Программную совместимость с Nexus Dashboard и нужными режимами NX-OS уточняют для рабочего выпуска системы.

Комплектация

В состав рабочей поставки N9396T12C-SE1 входят шасси, два выбранных блока питания и три вентиляторных модуля с согласованным направлением обдува. Точный тип AC или DC включают в спецификацию. Состав монтажного комплекта проверяют под установку в стойку; применим комплект NXK-ACC-RMK2-2RU. Медные патч-корды, QSFP28-трансиверы и лицензии на требуемые возможности оформляют отдельно.

Как выбрать

Составьте перечень медных соединений и проверьте качество кабельных линий для выбранной скорости. Если часть конечного оборудования работает на 1G или 100M, заранее уточните программную поддержку этих режимов. Оцените загрузку uplink, необходимость нескольких независимых магистралей и схему резервирования питания. Учтите двухъюнитную высоту и доступ для обслуживания задних модулей.

Как заказать

Для подбора Cisco (Сиско) N9396T12C-SE1 пришлите число серверных подключений и требуемые скорости. Готовую конфигурацию можно оформить через корзину либо заказать по ведомости оборудования. В заявке полезно отметить тип питания и расположение горячего и холодного проходов. Согласуем комплект оптики, сроки и доставку на указанный адрес по России.
