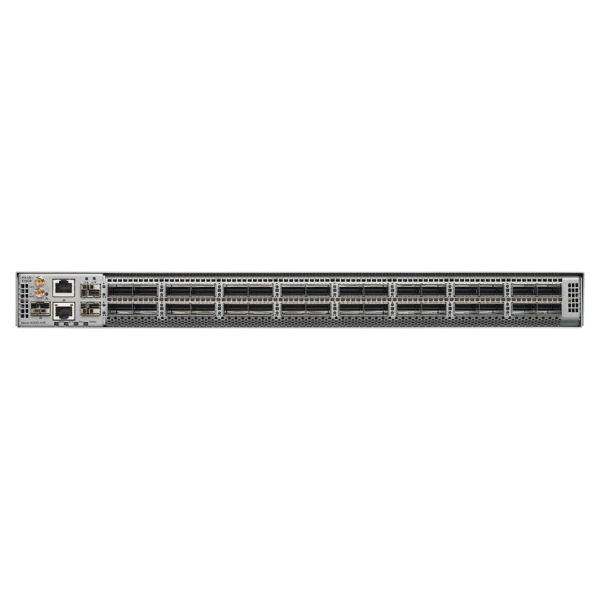

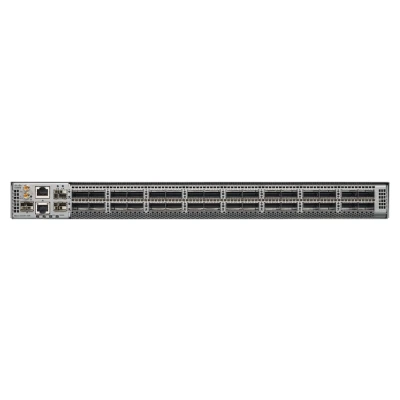

Коммутатор Cisco N9K-C9332D-H2R=, серия: Cisco Nexus 9300, Cisco NX-OS или поддерживаемый режим ACI, основные интерфейсы: 32 × 400G QSFP-DD

Информация о товаре Cisco N9K-C9332D-H2R=: коммутатор

Cisco N9K-C9332D-H2R= представляет исполнение глубокобуферного коммутатора без БП и вентиляторов. Его выбирают для аппаратного резерва или сборки с отдельно заказанными компонентами. Корпус сохраняет 32 основных порта QSFP-DD. Интерфейсы рассчитаны на соединения до 400 Гбит/с. Высота устройства составляет 1RU. В основе сетевой подсистемы находится Cisco Cloud Scale. Для пакетов предусмотрен буфер 80 МБ на кристалле. Память HBM добавляет ещё 8 ГБ для задач глубокой буферизации. Полоса в каждом направлении равна 12,8 Тбит/с. При учёте встречного потока суммарный показатель составляет 25,6 Тбит/с. Управляющая часть использует шестиядерный процессор. Объём ОЗУ изначально равен 32 ГБ с возможностью увеличения до 64 ГБ. Локальный SSD вмещает 128 ГБ. Для запуска такого корпуса необходимо установить совместимые модули электропитания и охлаждения.

Функциональные возможности

Поставка без обслуживаемых модулей позволяет сформировать комплект под уже принятую инфраструктуру стойки. После сборки коммутатор используют для скоростной агрегации с повышенным запасом буферной памяти. В программной среде NX-OS доступны маршрутизация и VXLAN EVPN в пределах выбранного выпуска и лицензии. Механизмы синхронизации PTP и SyncE помогают включить узел в сеть распределения времени. Защиту MACsec на основных интерфейсах планируют вместе с ключевой инфраструктурой и поддерживаемой оптикой. Резервный экземпляр следует подготовить с согласованной конфигурацией и программными правами.

Технические особенности

• Заказная позиция: N9K-C9332D-H2R=. БП и вентиляторы: Отсутствуют. Сетевая панель: 32 × 400G QSFP-DD
• Суммарная аппаратная полоса: 25,6 Тбит/с
• Пакетный буфер: 80 МБ на кристалле + 8 ГБ HBM
• Системная память: 32 ГБ с расширением до 64 ГБ
• Накопитель SSD: 128 ГБ
• Управляющий процессор: 6 ядер
• Корпус и габариты: 1RU; 4,36 × 43,94 × 74,52 см
• Позиции источников питания: 2 × 2000 Вт, 1+1
• Охлаждение: 6 модулей; резервирование 5+1 в поддерживаемой конфигурации
• Типовое / максимальное потребление: 1015 Вт / 1900 Вт

Совместимость с оборудованием

Для сборки N9K-C9332D-H2R= потребуются шесть подходящих вентиляторов и два БП одного согласованного варианта. В перечень входят NXA-SFAN-35CFM-PI, источники NXA-PAC-2KW-PI переменного тока, NXA-PDC-2KW-PI постоянного тока и NXA-PHV-2KW-PI для соответствующего высоковольтного ввода. Смешивать направления обдува нельзя. QSFP-DD-линии могут вести к другим Nexus-коммутаторам и серверным адаптерам с совместимыми скоростями Ethernet. Применимость каждого трансивера и breakout-кабеля сверяют для точного PID и версии NX-OS. Для подписки на дополнительные функции используется класс DCN XF2.

Комплектация

Артикул N9K-C9332D-H2R= поставляется без блоков питания и вентиляторных модулей. Их необходимо добавить в заказ либо подтвердить наличие подходящего комплекта на объекте. Оптические модули, кабельные сборки, крепления и программные лицензии перечисляют отдельно. Передняя панель соответствует базовому H2R, а различие исполнения относится к составу поставки.

Как выбрать

При замене устройства сравните точные обозначения снимаемых БП и вентиляторов с новым корпусом. Для самостоятельной сборки рассчитайте питание, направление воздушного потока и требуемую оптическую обвязку. Продумайте запас конфигураций и восстановление лицензионных прав при вводе резерва. Если нужны модули 400G ZRP, учтите ограничение установки верхними 16 портами.

Как заказать

Укажите Cisco (Сиско) N9K-C9332D-H2R= целиком в корзине или запросе на поставку. Приложите список компонентов, которые планируете использовать повторно, чтобы проверить комплектность. Стоимость и срок заказа согласуем вместе с адресом и условиями приёмки оборудования.
