Коммутатор Cisco N9K-C93400LD-H1, серия: Cisco Nexus 9300, Cisco NX-OS или поддерживаемый режим ACI, архитектура: Cisco Cloud Scale

Информация о товаре Cisco N9K-C93400LD-H1: коммутатор

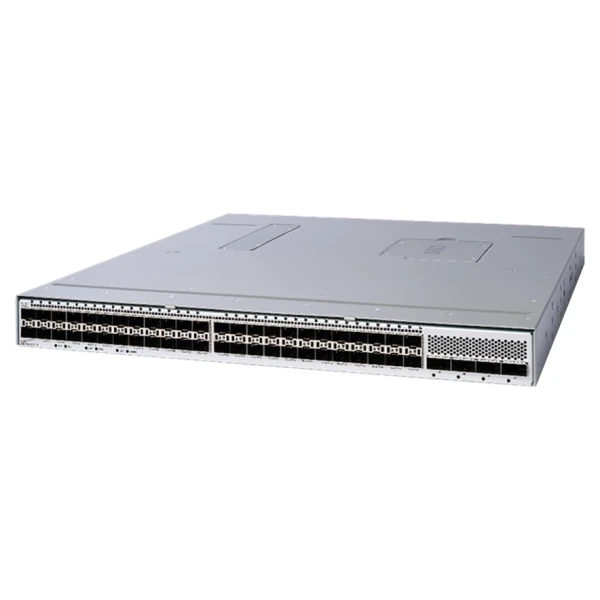

Коммутатор Cisco N9K-C93400LD-H1 предназначен для подключения серверов и агрегации трафика в дата-центре. Его портовая схема сочетает 48 интерфейсов SFP56 и четыре QSFP-DD. Максимальная скорость серверного порта равна 50 Гбит/с. Магистральные соединения рассчитаны на 400 Гбит/с. Модель занимает один юнит стойки. Коммутационная часть построена на Cisco Cloud Scale. Суммарная аппаратная полоса двух направлений достигает 8 Тбит/с. На кристалле предусмотрен пакетный буфер ёмкостью 40 МБ. Управляющая подсистема использует четыре процессорных ядра. Оперативная память имеет исходный объём 32 ГБ с расширением до 64 ГБ. Твердотельный накопитель рассчитан на 128 ГБ. Для всех основных портов предусмотрена аппаратная поддержка MACsec. Платформа поддерживает PTP Class C и Synchronous Ethernet в совместимой программной конфигурации. Её выбирают для проектов, где серверные линии 10G, 25G или 50G нужно объединить с магистралью 400G и синхронизацией.

Функциональные возможности

Сочетание разных типов портов позволяет отделить серверный доступ от скоростных связей к вышестоящим узлам. Поддерживаемые режимы 10G, 25G и 50G помогают согласовать подключение с фактическими адаптерами. На 400G-интерфейсах предусмотрены схемы breakout 4 × 10G, 4 × 25G и 4 × 100G с подходящей оптикой и ПО. Для распределения времени используются профили PTP G.8275.1 и G.8275.2, а для частоты используется SyncE. Коммутатор может работать с NX-OS либо в роли leaf в Cisco ACI. Условия буферизации и контроля перегрузки подбирают под серверный трафик и схему фабрики.

Технические особенности

• Сетевая панель: 48 × 50G SFP56 + 4 × 400G QSFP-DD
• Суммарная аппаратная полоса: 8 Тбит/с, аппаратная сумма направлений
• Пакетный буфер: 40 МБ на кристалле
• Системная память: 32 ГБ с расширением до 64 ГБ
• Накопитель SSD: 128 ГБ
• Управляющий процессор: 4 ядра
• Корпус и габариты: 1RU; 4,37 × 43,94 × 50 см
• Позиции источников питания: 2; 1400 Вт AC или 2000 Вт DC/HV, 1+1
• Охлаждение: 5 модулей; 4+1 не поддерживается с PE-вентиляторами и ZRP-оптикой
• Типовое / максимальное потребление: 394 Вт / 765 Вт

Совместимость с оборудованием

К N9K-C93400LD-H1 подключают серверы Cisco UCS и другие системы с Ethernet-адаптерами 10G/25G/50G через разрешённые SFP-модули или кабели. Для магистрали подходят узлы Nexus 9300 и Nexus 9500 с совместимыми 100G/400G-портами. В режиме ACI эта модель используется как leaf; роль spine для неё не предусмотрена. Питание допускает NXA-PAC-1400W-PI/PE, NXA-PDC-2KW-PI/PE либо подходящий NXA-PHV-2KW-PI с согласованным охлаждением. Для ZRP-оптики и вентиляторов PE резервирование 4+1 не поддерживается. Перечень трансиверов, профиль синхронизации и программную лицензию проверяют для конкретного релиза.

Комплектация

Рабочая конфигурация N9K-C93400LD-H1 содержит два источника питания и пять вентиляторов. В заказе определяют тип электроввода, ориентацию обдува и соответствующие кабели питания. SFP56- и QSFP-DD-трансиверы, breakout-соединения, монтаж и лицензии перечисляются отдельными позициями. Состав оптики следует согласовать с длинами линий и аппаратными интерфейсами соседних устройств.

Как выбрать

Определите число серверных линий каждой скорости и необходимый резерв магистральных каналов. Для задач точной синхронизации задайте профиль PTP и источник частоты. При использовании ACI проверьте leaf-роль и поддерживаемый релиз APIC. Подбор охлаждения выполняйте вместе с оптикой, особенно для высокомощных ZRP-модулей.
