Коммутатор Cisco N9K-C9364C-H1=, серия: Cisco Nexus 9300, Cisco NX-OS или поддерживаемый режим ACI, архитектура: Cisco Cloud Scale

Информация о товаре Cisco N9K-C9364C-H1=: коммутатор

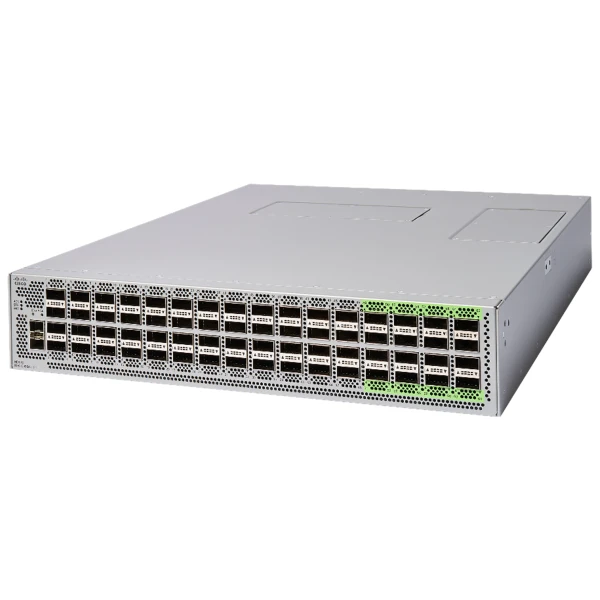

Cisco N9K-C9364C-H1= представляет запасное исполнение 100G-коммутатора без сменных БП и вентиляторов. Его приобретают для замены корпуса либо индивидуальной комплектации. Сетевая панель содержит 64 разъёма QSFP28. Поддерживаются основные скорости 40 и 100 Гбит/с. Корпус выполнен в формате 2RU. Полоса одного направления равна 6,4 Тбит/с. Суммарно в двух направлениях доступно 12,8 Тбит/с. Платформа основана на технологии Cisco Cloud Scale. Общий пакетный буфер рассчитан на 40 МБ. Система управления использует четырёхъядерный процессор. Начальный объём ОЗУ составляет 32 ГБ. При поддерживаемой конфигурации его увеличивают до 64 ГБ. Ёмкость твердотельного накопителя равна 128 ГБ. Раздельная поставка обслуживаемых элементов требует проверки комплектности до монтажа.

Функциональные возможности

После установки нужных модулей корпус сохраняет аппаратные функции базового H1. Для подключения 10G и 25G возможны поддержанные адаптеры и breakout с ограничениями групп портов. При разделении первого интерфейса в группе остальные три становятся недоступны. Для защищённых связей выделены основные порты 49–64 с MACsec. Выбор между автономной средой NX-OS и фабрикой ACI определяет программную конфигурацию и порядок лицензирования. Используемые функции маршрутизации, автоматизации и мониторинга согласуют для конкретного релиза.

Технические особенности

• Заказная позиция: N9K-C9364C-H1=. БП и вентиляторы: Отсутствуют. Сетевая панель: 64 × 100G QSFP28; поддерживаются 40G с подходящей оптикой
• Суммарная аппаратная полоса: 12,8 Тбит/с
• Пакетный буфер: 40 МБ на кристалле
• Системная память: 32 ГБ с расширением до 64 ГБ
• Накопитель SSD: 128 ГБ
• Управляющий процессор: 4 ядра
• Корпус и габариты: 2RU; 8,6 × 44,2 × 56,6 см
• Позиции источников питания: 2; 1400 Вт AC или 2000 Вт DC/HV, 1+1
• Охлаждение: 4 модуля, 3+1
• Типовое / максимальное потребление: 605 Вт / 1100 Вт

Совместимость с оборудованием

N9K-C9364C-H1= рассчитан на четыре совместимых вентиляторных модуля и пару согласованных источников питания. Варианты БП включают NXA-PAC-1400W-PI и NXA-PAC-1400W-PE, а также DC-исполнения NXA-PDC-2KW-PI/PE. Направление охлаждения у всей сборки должно совпадать. Для снижения скорости одиночного порта используются CVR-QSFP-SFP10G или CVR-QSFP28-SFP25G с разрешённым трансивером. Соседними устройствами могут быть leaf-коммутаторы Nexus 9300, шасси Nexus 9500 и серверные сетевые карты 40G/100G. Набор лицензий NX-OS выбирают в классе DCN XF2.

Комплектация

В поставке N9K-C9364C-H1= отсутствуют блоки питания и вентиляторы. Для рабочего комплекта их заказывают отдельно с нужным обдувом. Также проверяют наличие направляющих, кабелей, QSFP28-модулей и действующих программных прав. Выбор запасного корпуса не заменяет подбор обязательных компонентов электропитания и охлаждения.

Как выбрать

Для аппаратного резерва укажите, какие комплектующие будут перенесены с установленного коммутатора. Перед сборкой сверьте их PID, направление воздуха и состояние. Планируя новые соединения, отметьте группы breakout и последние 16 портов MACsec. Для перехода между режимами эксплуатации заранее подготовьте поддерживаемое ПО и конфигурацию.

Как заказать

При оформлении корзины сохраните знак «=» в артикуле Cisco (Сиско) N9K-C9364C-H1=. Можно отправить список имеющихся БП и вентиляторов вместе с заявкой на корпус. Поможем проверить состав заказа и согласовать доставку на вашу площадку в России.
