Вентиляторный модуль Cisco NC55-5504-FAN2, заказное исполнение: вентиляторный лоток, шасси: NCS 5504, парный компонент: NC55-5504-FC2

Информация о товаре Cisco NC55-5504-FAN2: вентиляторный модуль

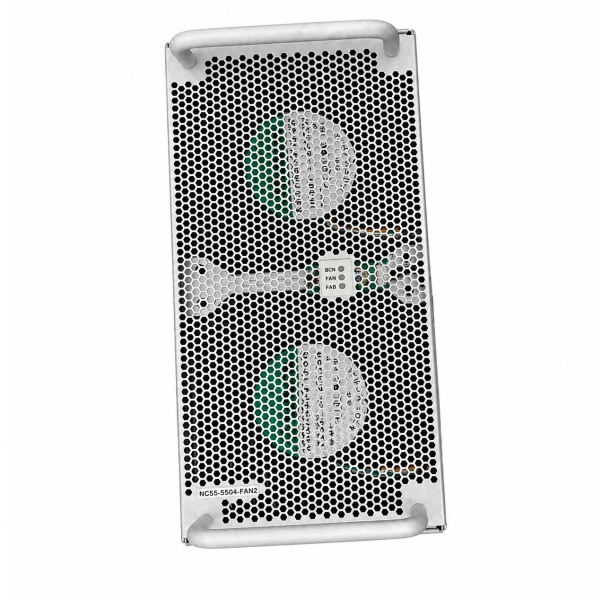

Вентиляторный модуль Cisco NC55-5504-FAN2 предназначен для модульного маршрутизатора NCS 5504. Это лоток охлаждения второго поколения. Внутри одного лотка размещены два вентилятора. Поток воздуха проходит от передней части шасси к задней. Система охлаждения рассчитана на совместную работу со вторым поколением фабрики. Соответствующий модуль коммутационной фабрики этой платформы обозначается NC55-5504-FC2. Лотки и платы первого поколения с FAN2 не смешивают. В маршрутизаторе используются три одинаковых лотка FAN2. Каждый лоток расположен перед областью двух fabric-модулей. Единичная заказная позиция относится к одному такому узлу. Аппаратная конструкция поддерживает горячую замену по процедуре обслуживания шасси. Типовое потребление в конфигурации с линейными картами NCS 5700 составляет 95 Вт. Максимальное потребление для этого состава равно 520 Вт при 40 °C. Масса лотка составляет 3,83 кг. Посадочные размеры соответствуют собственному корпусу NCS 5504. Для комплектования всей системы дополнительно выбирают фабрику, управляющие модули и питание.

Функциональные возможности

Лоток создаёт принудительное охлаждение компонентов маршрутизатора по направлению front-to-back. В полной системе предусмотрено резервирование вентиляторов N+1. Модули коммутационной фабрики находятся за лотками, поэтому порядок их обслуживания связан с доступом к охлаждению. Горячую замену проводят с соблюдением аппаратной процедуры, включая ограничения времени доступа к открытым отсекам.

Технические особенности

• Аппаратная позиция: NC55-5504-FAN2, вентиляторный лоток, один модуль
• Собственная платформа: NCS 5504
• Поколение компонентов: FC2/FAN2, без смешения с первым поколением
• Рабочая функция: Принудительное охлаждение front-to-back, два вентилятора в лотке
• Размер полного состава: Три FAN2; каждый лоток перед двумя fabric-модулями
• Условия резервирования: N+1 для системы вентиляторов
• Мощность с NCS 5700: 95 Вт тип.; 520 Вт макс. при 40 °C, с NCS 5700
• Размеры модуля: 269,2 × 126,15 × 175,3 мм (В × Ш × Г)
• Масса изделия: 3,83 кг
• Комплектование: Один вентиляторный лоток; остальные компоненты шасси отдельно

Совместимость с оборудованием

Для установки требуется модульное шасси Cisco NCS 5504 и платы NC55-5504-FC2. Минимальная конфигурация второго поколения включает три FC2 в слотах FM1, FM3 и FM5, а также все три FAN2. Смешение поколений FC/FAN и FC2/FAN2 не допускается. Начальная поддержка второго поколения NCS 5504 предусмотрена в IOS XR 7.2.2; рабочий выпуск выбирают с учётом установленных линейных карт.

Комплектация

По артикулу Cisco (Сиско) NC55-5504-FAN2 заказывается один вентиляторный лоток с двумя встроенными вентиляторами. Другие два лотка для полного шасси комплектуются самостоятельными позициями. Модули фабрики FC2, само шасси, линейные карты, RP, блоки питания и соединительные кабели приобретают отдельно.

Как заказать

Добавьте нужное количество лотков в корзину либо отправьте аппаратную спецификацию NCS 5504. Для проверки подбора укажите поколение фабрики и установленные линейные карты. Если требуется доставка по России, приложите город и адрес получения.
