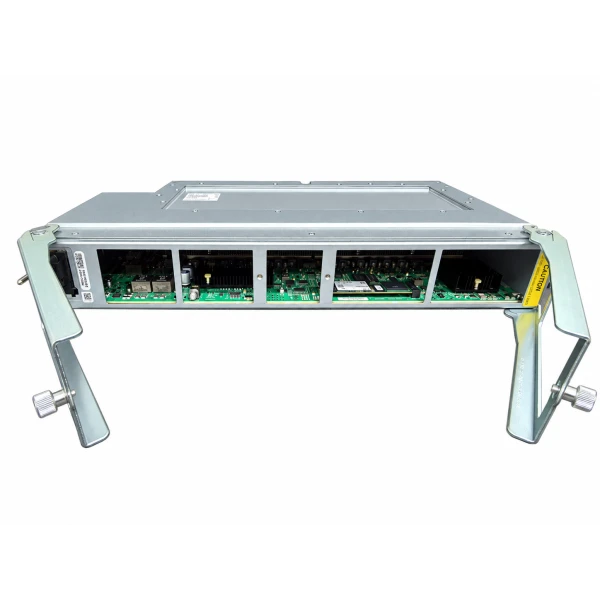

Модуль коммутационной фабрики Cisco NC55-5508-FC2, заказное исполнение: fabric-модуль, шасси: NCS 5508, парный компонент: NC55-5508-FAN2

Информация о товаре Cisco NC55-5508-FC2: модуль коммутационной фабрики

Модуль коммутационной фабрики Cisco NC55-5508-FC2 используется в модульной системе NCS 5508. Модель относится ко второму поколению коммутационной фабрики. Она обеспечивает внутренний обмен между линейными картами маршрутизатора. Один модуль коммутационной фабрики предоставляет полосу до 1,8 Тбит/с к каждому слоту линейной карты. Шесть установленных модулей фабрики дают до 10,8 Тбит/с для каждого такого слота. Эти значения относятся к связности линейного слота с фабрикой. Архитектура соединения является одноступенчатой. Карты соединяются напрямую с линейными модулями без промежуточного midplane. В собственном NCS 5508 устанавливают от трёх до шести FC2. Для охлаждения применяются три лотка NC55-5508-FAN2. Системные требования второго поколения не допускают смешения с прежними FC и FAN. Резервирование N+1 для фабрики оговорено для линейных карт NCS 5700 версии Scale. Состав с NCS 5700 имеет типовое потребление одной FC2 280 Вт. Максимум для этого состава равен 320 Вт при 40 °C. Вес аппаратной платы составляет 5,68 кг. Самостоятельный код NC55-5508-FC2 обозначает один физический модуль фабрики.

Функциональные возможности

Фабрика связывает слоты линейных карт внутри восьмислотовой платформы NCS 5508. Предел 10,8 Тбит/с на линейный слот достигается в конфигурации с шестью модулями коммутационной фабрики. При отказе двух и более fabric-модулей предусмотрено снижение доступной полосы. Условия резервирования зависят от состава линейных карт, в том числе исполнения Scale у NCS 5700. FC2 работает со вторым поколением вентиляторных лотков собственного шасси.

Технические особенности

• Аппаратная позиция: NC55-5508-FC2, fabric-модуль, один модуль
• Собственная платформа: NCS 5508
• Поколение компонентов: FC2/FAN2, без смешения с первым поколением
• Рабочая функция: Внутренняя коммутационная фабрика, прямое сопряжение без midplane
• Размер полного состава: 3–6 FC2; 1,8 Тбит/с к каждому линейному слоту от одной FC2
• Условия резервирования: N+1 для линейных карт NCS 5700 Scale
• Мощность с NCS 5700: 280 Вт тип.; 320 Вт макс. при 40 °C, с NCS 5700
• Размеры модуля: 441,75 × 62,5 × 290,36 мм (В × Ш × Г)
• Масса изделия: 5,68 кг
• Комплектование: Один fabric-модуль; остальные компоненты шасси отдельно

Совместимость с оборудованием

Плата предназначена для Cisco NCS 5508 в паре с охлаждением NC55-5508-FAN2. Текущий аппаратный состав предусматривает от трёх до шести FC2 и все три лотка FAN2. Модули фабрики и вентиляторные лотки других размеров шасси или первого поколения не подменяют собственные компоненты NCS 5508. Начальная программная поддержка FC2 этой платформы предусмотрена в IOS XR 6.6.25; для всей конфигурации учитывают требования выбранных линейных карт.

Комплектация

Артикул Cisco (Сиско) NC55-5508-FC2 относится к одному модулю коммутационной фабрики второго поколения. Дополнительные модули фабрики для требуемой полосы и резервирования заказываются по согласованной конфигурации. Вентиляторные лотки, NCS-шасси, RP, линейные платы, оптика, блоки питания и кабели оформляются отдельными позициями.

Как заказать

Для подбора фабрики пришлите спецификацию NCS 5508 с перечнем линейных карт и целевой полосой. Плату можно заказать через корзину после согласования количества FC2 и совместимых FAN2. Для расчёта доставки сообщите город и адрес площадки установки.
