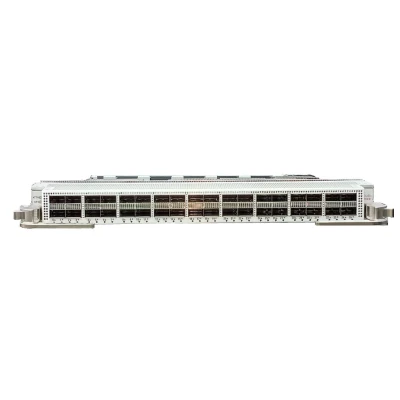

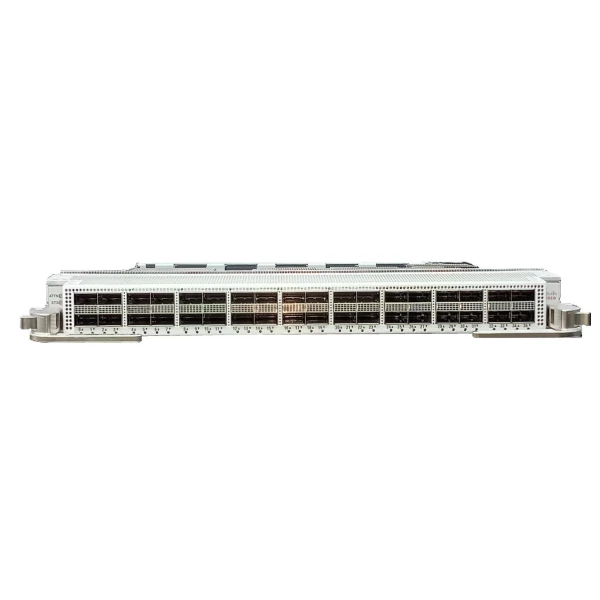

Линейная карта Cisco NC57-36H-SB, модель: NC57-36H-SE, конфигурация: 36 портов 100GE, емкость: 3,6 Тбит/с

Информация о товаре Cisco NC57-36H-SB: линейная карта

Линейная карта Cisco NC57-36H-SB использует аппаратную модель NC57-36H-SE для модульного маршрутизатора. Плата относится к семейству Cisco NCS 5700. Для подключения линий доступны 36 портов 100GE. Предельная производительность пересылки достигает 3,6 Тбит/с. Вычислительная схема пересылки содержит один ASIC. Емкость FIB составляет до 5 млн записей IPv4 либо до 3 млн записей IPv6. Эти максимумы относятся к раздельным режимам, а не к одновременному заполнению обеих таблиц до предела. Вариант Scale использует внешнюю TCAM для увеличенного масштаба маршрутов. Для этой аппаратной модели MACsec не предусмотрен. Для температуры 27 °C типичный уровень потребления равен 581 Вт. При 40 °C максимальное энергопотребление равно 618 Вт. Значения энергопотребления приведены для линейной платы без оптических модулей. Вес линейной карты без трансиверов равен 6,88 кг. Компонент подбирают для совместимой конфигурации шасси NCS 5508 или NCS 5516. Это аппаратный комплект с RTU для бессрочной модели потребления с поэтапным расширением. Количество линейных карт согласуют для полной конфигурации маршрутизатора.

Функциональные возможности

Для узлов с большим числом 100GE-линий и крупными таблицами выбирают исполнение Scale. Двенадцать позиций QSFP-DD у этой модели работают в режиме 100GE. Режимы 4×10GE/4×25GE выбирают для поддерживаемых чётных портов верхнего ряда. В одной quad-группе исключают сочетание 40GE и 4×10GE, а также сочетание 4×10GE с 4×25GE.

Технические особенности

• Плата аппаратного комплекта: NC57-36H-SE
• Портовая схема: 36 портов 100GE
• Емкость пересылки: До 3,6 Тбит/с
• Масштаб FIB: IPv4 до 5 млн либо IPv6 до 3 млн, раздельные пределы
• TCAM: Внешняя TCAM для увеличенного FIB
• MACsec: Не поддерживается этой аппаратной моделью
• Потребление без трансиверов: 581 Вт типично при 27 °C; 618 Вт максимум при 40 °C
• Масса без оптических модулей: 6,88 кг
• Целевая платформа и ПО: NCS 5508/5516 с FC2/FAN2; IOS XR от 7.2.2
• Комплект обычный: Одна карта; включён NC57-36H-SE-RTU

Совместимость с оборудованием

В NCS 5508 используют fabric-карты NC55-5508-FC2, а в NCS 5516 соответствующие NC55-5516-FC2. Для шасси подбирают вентиляторные блоки второго поколения NC55-5508-FAN2 либо NC55-5516-FAN2. Для аппаратной поддержки требуется IOS XR версии 7.2.2 или совместимый более новый выпуск. Возможности системы зависят в том числе от смешанного состава линейных карт либо режима с одними NCS 5700. Оптические модули и режим каждого порта выбирают по точной аппаратно-программной совместимости.

Комплектация

По заказному коду Cisco (Сиско) NC57-36H-SB комплектуются одна физическая плата NC57-36H-SE и RTU NC57-36H-SE-RTU. RTU относится именно к этому аппаратному исполнению; состав прочих программных функций согласуют отдельно. Шасси, процессоры маршрутизации, fabric-модули и вентиляторные блоки подбирают отдельными позициями. Для каждой линии отдельными позициями подбирают оптику и кабельные соединения.

Как заказать

Оформите заявку через корзину, указав точный заказной код линейной карты. Спецификацию маршрутизатора и требования к оптическим линиям можно направить на консультацию. Если оборудование требуется в другом регионе, приложите к заявке адрес доставки.
