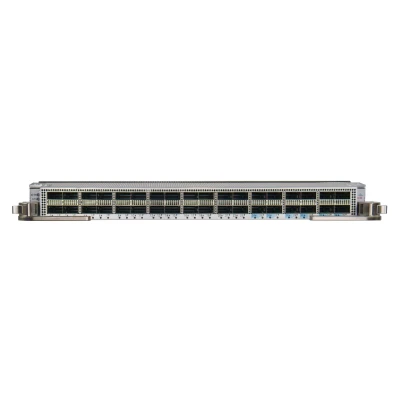

Линейная карта Cisco NC57-36H6D-S, исполнение: Компонент конфигурации, предельная емкость: 4,8 Тбит/с, ipv4: До 2,5 млн, раздельный максимум

Информация о товаре Cisco NC57-36H6D-S: линейная карта

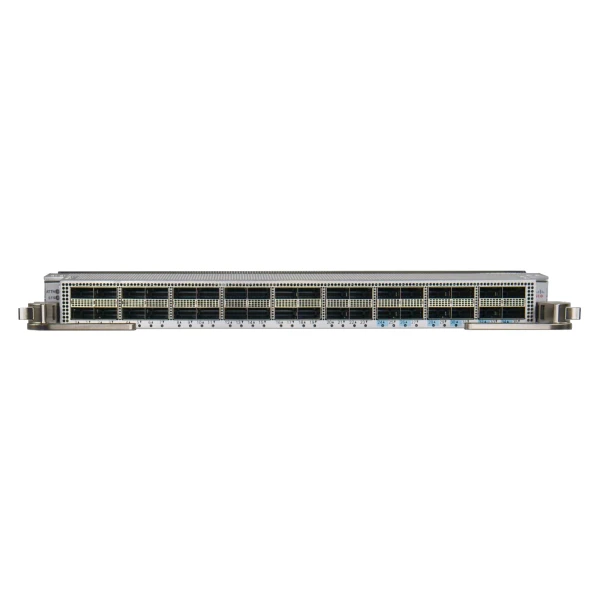

Линейная плата Cisco NC57-36H6D-S предназначена для аппаратной комплектации модульного маршрутизатора. Базовый портовый вариант включает 36 соединений 100GE. Альтернативная конфигурация сочетает 24 порта 100GE с 12 портами 200GE. Для подключения на скорости 400GE предусмотрена схема из 24 портов 100GE и 6 портов 400GE. Предел аппаратной пересылки составляет 4,8 Тбит/с. Обработку трафика выполняет один ASIC. Для IPv4 доступно до 2,5 млн маршрутов в FIB. Максимальный ресурс IPv6 составляет 1 млн маршрутов. Пределы IPv4 и IPv6 являются отдельными показателями конфигурации. Встроенная TCAM используется для ACL и QoS. На всех портах предусмотрена аппаратная поддержка MACsec с подходящим ПО. Типичное потребление платы при 27 °C равно 674 Вт. Максимальное потребление при 40 °C составляет 740 Вт. Значения мощности относятся к аппаратуре без оптических модулей. Вес платы без трансиверов составляет 7,81 кг. Поддержка этой аппаратной модели начинается с IOS XR 7.3.2.

Функциональные возможности

Гибкие порты 24–35 организованы чётными и нечётными парами. Шесть чётных flex-позиций используют для 400GE, тогда как все двенадцать могут работать на 200GE или 100GE. MACsec обеспечивает шифрование Ethernet-соединения с совместимым соседним устройством. Для синхронизации Class C необходим NC55-RP2-E и поддержка этого класса всеми картами в шасси при подходящем IOS XR.

Технические особенности

• Аппаратное изделие: NC57-36H6D-S, компонент конфигурации, одна штука
• Сетевые интерфейсы: 36 × 100GE; альтернативно 24 × 100GE + 12 × 200GE или 6 × 400GE
• Ресурс пересылки: 4,8 Тбит/с максимум
• ASIC пересылки: 1
• Пределы FIB: IPv4 до 2,5 млн или IPv6 до 1 млн, раздельные максимумы
• TCAM: Встроенная для ACL и QoS
• Канальная защита: MACsec на всех портах при совместимом ПО
• Потребление платы: 674 Вт при 27 °C типично; 740 Вт при 40 °C максимум; без трансиверов
• Масса компонента: 7,81 кг без оптики
• Аппаратное окружение: NCS 5508/5516 с соответствующими FC2/FAN2; IOS XR от 7.3.2

Совместимость с оборудованием

Плату устанавливают в квалифицированные NCS 5508 либо NCS 5516. Для первого шасси используют NC55-5508-FC2 и NC55-5508-FAN2, для второго NC55-5516-FC2 и NC55-5516-FAN2. При совместной работе разных поколений линейных карт сверяют доступные функции и режим совместимости. Набор оптики и скорости портовых пар согласуют с конкретной версией IOS XR.

Комплектация

Артикул NC57-36H6D-S описывает одну физическую линейную карту. Программную комплектацию системы определяют при согласовании конкретного заказа. Маршрутизирующее шасси, RP, fabric-модули и вентиляторы входят в отдельный подбор. Трансиверы и кабельную часть указывают дополнительными позициями для выбранной схемы линий.

Как заказать

Запрос на аппаратную плату можно отправить через корзину по артикулу Cisco (Сиско) NC57-36H6D-S. Пришлите аппаратную спецификацию NCS и требования к портам 100GE, 200GE или 400GE. Город и адрес отправки по России согласуйте вместе с составом оборудования.
