Линейная карта Cisco NC57-48Q2D-SM, модель: NC57-48Q2D-SE-S, исполнение: аппаратный комплект с RTU, sfp28: 32 × 1/10/25GE, порты 0–31

Информация о товаре Cisco NC57-48Q2D-SM: линейная карта

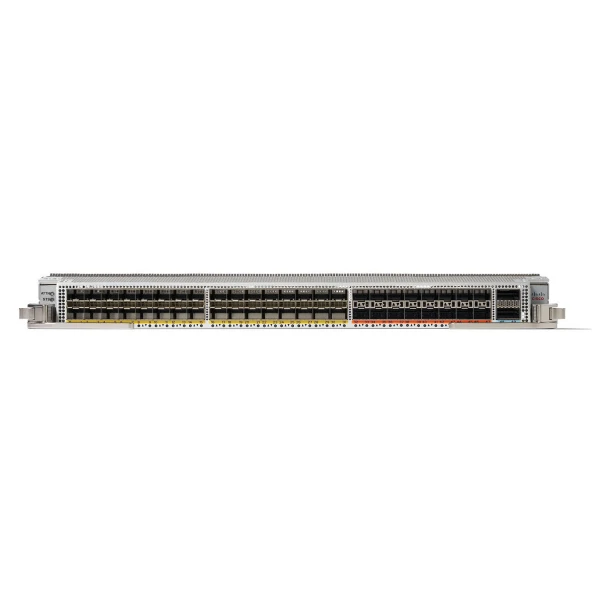

Cisco NC57-48Q2D-SM представляет собой аппаратный комплект с RTU линейной карты для агрегации сети. В основе изделия находится линейная плата NC57-48Q2D-SE-S, аппаратный вариант Scale. Подключения SFP28 занимают позиции 0–31 и включают 32 порта. Группа из 16 портов SFP56 занимает позиции 32–47. Два порта QSFP-DD обозначены номерами 48 и 49. Линейная плата рассчитана на аппаратную пересылку до 2,4 Тбит/с. Пакетный тракт построен на одном ASIC. Маршрутная FIB допускает максимум 5 млн записей IPv4. При использовании IPv6 масштаб FIB достигает 2 млн маршрутов. Максимумы IPv4 и IPv6 относятся к раздельным режимам конфигурации. Внешняя TCAM обеспечивает увеличенный маршрутный ресурс Scale. MACsec доступен на поддерживаемых скоростях с учётом квалификации IOS XR. Типичное потребление платы без трансиверов составляет 291 Вт при 27 °C. Без оптических модулей максимальная мощность при 40 °C равна 326 Вт. Вес аппаратной платы без установленных оптических модулей равен 6,57 кг. Начальная поддержка оборудования предусмотрена в Cisco IOS XR 7.10.1, а нужные функции проверяют по выбранному выпуску.

Функциональные возможности

В интерфейсах 0–31 применяют согласованные скорости 1GE, 10GE и 25GE. Порты 32–47 рассчитаны на согласованные соединения 10GE, 25GE или 50GE, а поддержка 1GE требует отдельной проверки более нового ПО относительно IOS XR 7.10.1. В двух позициях QSFP-DD выбирают 40GE/100GE/200GE/400GE либо поддерживаемое разветвление с подходящими модулями. Для 400G ZR/ZRP выделен исключительно порт 48; нижняя позиция 49 этот тип подключения не поддерживает. Для точности PTP Class C необходимы режим совместимости, NC55-RP2-E и проверенный аппаратный состав. Для квалифицированных режимов IOS XR 7.10.1 точность Class B/C относится к скоростям 10GE, 25GE, 40GE и 100GE; на 50GE/400GE поддерживается только функция синхронизации. При любой скорости интерфейса включённый MACsec исключает точность PTP Class C, а для 1GE такое ограничение также действует при автосогласовании. Возможность синхронизации на 1GE согласуют отдельно по порту и версии IOS XR.

Технические особенности

• Заказное аппаратное исполнение: NC57-48Q2D-SM, аппаратный комплект с RTU, одна физическая плата
• Порты SFP28: 32 × 1/10/25GE, позиции 0–31
• Порты SFP56: 16 × 10/25/50GE, позиции 32–47; 1GE отсутствует в IOS XR 7.10.1
• Порты QSFP-DD: 2 × 40/100/200/400GE, позиции 48/49; 400G ZR/ZRP только порт 48
• Аппаратная емкость: До 2,4 Тбит/с, один ASIC
• Масштаб FIB Scale: IPv4 до 5 млн либо IPv6 до 2 млн, раздельные максимумы
• Память для таблиц: Внешняя TCAM Scale плюс on-chip TCAM для ACL/QoS
• Энергопотребление и масса: 291 Вт при 27 °C; 326 Вт при 40 °C; без трансиверов; 6,57 кг без оптики
• Программный состав выбранной поставки: Включён NC57-48Q2D-SE-RTU; бессрочная модель комплекта
• Принимающая конфигурация: NCS 5504/5508/5516 с соответствующими NC55-FC2/FAN2; IOS XR 7.10.1+, функции квалифицируются по выпуску

Совместимость с оборудованием

Поддерживаемые принимающие платформы: Cisco NCS 5504, NCS 5508 и NCS 5516. Для четырёхслотового NCS 5504 требуются fabric-модули NC55-5504-FC2 и вентиляторы NC55-5504-FAN2. При установке в NCS 5508 согласуют NC55-5508-FC2 вместе с NC55-5508-FAN2. Для шасси NCS 5516 предусмотрены соответствующие NC55-5516-FC2 и NC55-5516-FAN2. Режим совместимости с картами NCS 5500 и собственный режим NCS 5700 учитывают при выборе функций и масштаба.

Комплектация

Комплект Cisco (Сиско) NC57-48Q2D-SM объединяет одну плату NC57-48Q2D-SE-S и право NC57-48Q2D-SE-RTU. Комплект использует бессрочную модель потребления с наращиванием по мере необходимости. Заказной комплект выбирают по аппаратному варианту и соответствующему включённому RTU. Полный маршрутизатор комплектуют дополнительно: шасси, RP, fabric-карты и вентиляторы не входят в позицию платы. Трансиверы и кабельные соединения подбирают по каждой линии отдельно.

Как заказать

Оформите через корзину запрос на точный артикул и требуемое количество карт. В спецификации укажите шасси, fabric-модули, охлаждение, IOS XR и портовую схему. К заявке приложите требования к программной емкости и используемой оптике. Для доставки по России сообщите город и полный адрес получателя.
