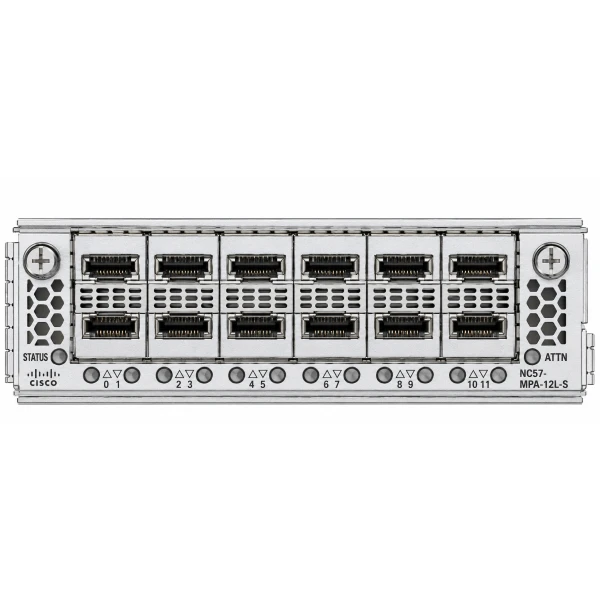

Портовый адаптер Cisco NC57-MPA-12L-S=, модель: NC57-MPA-12L-S, исполнение: Запасной модуль Perpetual, физические гнёзда: 12 × SFP56

Информация о товаре Cisco NC57-MPA-12L-S=: портовый адаптер

Запасной модуль Cisco NC57-MPA-12L-S= предназначен для совместимой двенадцатипортовой конфигурации NCS. Он представляет собой отдельный аппаратный компонент схемы Perpetual. Физическая панель включает двенадцать SFP56-гнёзд. Для квалифицированных трансиверов доступны подключения 10GE. Скоростные возможности также включают 25GE. Применение 50GE зависит от принимающей платформы и распределения портовых пар. Предельная полоса адаптера достигает 600 Гбит/с при подходящем слоте. В первом MPA-слоте NCS-57C3-MOD полоса ограничена 400 Гбит/с. Во втором и третьем слотах этой системы предусмотрено до 600 Гбит/с на MPA. На линейной карте NC57-MOD-S каждый MPA использует ресурс до 600 Гбит/с. Базовый поддерживаемый выпуск аппаратуры составляет IOS XR 7.6.1. При 25 °C типичное потребление без оптики равно 35 Вт. При 40 °C максимальный показатель без оптики равен 45 Вт. Трансиверы добавляют собственное потребление к бюджету принимающего оборудования. MACsec применяется с совместимым ПО для защиты Ethernet-линии. Одна запасная позиция обозначает один физический адаптер.

Функциональные возможности

На NC57-MOD-S и в MPA-слотах 2 и 3 NCS-57C3-MOD все порты 0–11 допускают сочетания 10G/25G или 25G/50G. Для всех портов этих применений запрещены смешение 10G/50G и одновременная комбинация 10G/25G/50G. Когда в первом MPA-слоте NCS-57C3-MOD на позициях 4, 6, 8 и 10 включают 50GE, следующие нечётные порты соответствующих пар отключаются. Состав одновременно активных интерфейсов согласуют до замены модуля. Программную поддержку MACsec проверяют вместе с возможностями соседнего оборудования на канале.

Технические особенности

• Запасной модуль Perpetual для NCS: NC57-MPA-12L-S=, одна аппаратная MPA-плата
• Физические интерфейсы: 12 × SFP56, квалифицированные SFP+ / SFP28 / SFP56
• Скоростные режимы: 10GE / 25GE / 50GE с ограничениями хоста и портовых групп
• Полоса MPA: До 600 Гбит/с; на NCS-57C3-MOD слот 1 до 400G, слоты 2/3 до 600G
• Все порты 0–11 в C3-слотах 2/3 и NC57-MOD-S: 10G+25G либо 25G+50G; без 10G+50G и без тройной смеси
• NCS-57C3-MOD, MPA-слот 1, порты 4–11: 50GE на 4/6/8/10 отключает следующий нечётный порт пары
• Защита линии: MACsec IEEE 802.1AE с квалифицированным ПО
• Потребление без оптики: 35 Вт типично при 25 °C; 45 Вт максимально при 40 °C
• Размеры и масса: 110,69 × 34,36 × 174,32 мм (Ш×В×Г); 0,51 кг
• Проверка замены Perpetual: NCS-57C3-MOD / NC57-MOD-S; базовая поддержка IOS XR 7.6.1

Совместимость с оборудованием

При установке запасного адаптера в NCS-57C3-MOD сверяют MPA-слот и допустимую полосу 400 либо 600 Гбит/с. Для применения в NC57-MOD-S проверяют план скоростей и портовые ограничения принимающей карты. Базовая поддержка этого аппаратного типа на указанных платформах начинается с IOS XR 7.6.1. Квалификацию трансиверов и необходимых программных функций согласуют для конкретного узла.

Комплектация

По Cisco (Сиско) NC57-MPA-12L-S= оформляется одна запасная аппаратная плата 12L. Программный состав поставки определяют по заказу принимающей системы. Оптика SFP, соединительные кабели и остальные компоненты NCS подбираются отдельно. Данный артикул не включает принимающий маршрутизатор или линейную карту.

Как заказать

Оформите запрос на запасную MPA-плату по точному Cisco-коду с символом равенства. Для проверки передайте спецификацию принимающего узла, выпуск IOS XR и нужные скорости линий. Адрес и город доставки в России уточните вместе с согласованным составом заказа.
