Портовый адаптер Cisco NC57-MPA-1FH1D-S=, модель: NC57-MPA-1FH1D-S, исполнение: Запасной модуль Perpetual, порт 0: QSFP-DD: 400GE / 4×100G grey

Информация о товаре Cisco NC57-MPA-1FH1D-S=: портовый адаптер

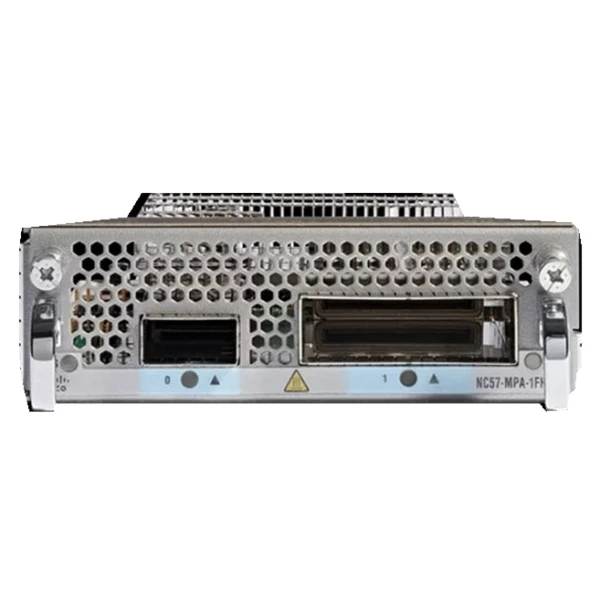

Запасной адаптер Cisco NC57-MPA-1FH1D-S= предназначен для поддерживаемой двухпортовой конфигурации NCS. Это отдельный физический компонент схемы заказа Perpetual. Устройство оснащено двумя гнёздами для оптических модулей. Гнездо 0 принимает QSFP-DD. Гнездо 1 предназначено для CFP2-DCO. Двухпортовая плата имеет ресурс до 800 Гбит/с в квалифицированном окружении. Интерфейс QSFP-DD поддерживает режим 400GE. Для него также доступно разветвление 4×100G с подходящей оптикой grey. Когерентный интерфейс CFP2-DCO допускает 400GE. Варианты n×100G на этом интерфейсе требуют соответствующих оптики и ПО. Базовая версия поддержки аппаратуры составляет IOS XR 7.8.1. Принимающая система NCS-57C3-MOD использует для платы MPA-слоты 2 либо 3. Адаптер также квалифицирован для линейной карты NC57-MOD-S. Типичный показатель платы без оптических модулей равен 32 Вт при 25 °C. Максимальный показатель платы без оптических модулей равен 38 Вт при 40 °C. Трансиверы учитываются отдельно при проверке общего потребления узла.

Функциональные возможности

Запасное исполнение позволяет заменить совместимый комбинированный портовый компонент. Режимы 1×100G, 2×100G, 3×100G и 4×100G относятся к квалифицированной работе когерентного CFP2-DCO. QSFP-DD использует собственный набор режимов 400GE и 4×100G grey. Подбор оптики определяет параметры соединения и не заменяется выбором самого MPA-адаптера.

Технические особенности

• Запасной модуль Perpetual для NCS: NC57-MPA-1FH1D-S=, один физический адаптер
• Физические порты: 2: QSFP-DD (0) и CFP2-DCO (1)
• Предел ресурса: 800 Гбит/с при квалифицированной конфигурации
• QSFP-DD, позиция 0: 400GE либо 4×100G grey
• CFP2-DCO, позиция 1: 400GE либо квалифицированные 4×100G / 3×100G / 2×100G / 1×100G
• Плата без оптики: 32 Вт типично при 25 °C; 38 Вт максимально при 40 °C
• Габариты: 110,69 × 34,36 × 174,32 мм (Ш×В×Г)
• Масса адаптера: 0,56 кг
• Платформа замены Perpetual: NCS-57C3-MOD, MPA-слоты 2/3; либо NC57-MOD-S
• Базовый программный выпуск: IOS XR 7.8.1; нужный режим и оптика требуют собственной квалификации

Совместимость с оборудованием

Перед установкой в NCS-57C3-MOD проверяют свободный слот 2 или 3 и программный выпуск IOS XR 7.8.1 либо подходящий более новый. Для установки в NC57-MOD-S согласуют принимающую линейную карту и поддержку необходимого оптического режима. В состав проверки замены входят квалификация трансиверов, скорости обоих интерфейсов и бюджет питания. Портовые настройки сохраняют в соответствии с выбранным проектом оптических линий.

Комплектация

Запасной заказ NC57-MPA-1FH1D-S= соответствует одной аппаратной плате 1FH1D. Необходимые программные права определяются конкретной конфигурацией принимающей системы. Шасси NCS и линейные карты не поставляются в составе этого адаптера. Оптика QSFP-DD, CFP2-DCO и соединительные кабели заказываются отдельно по проекту.

Как заказать

Отправьте через корзину точный запасной код Cisco (Сиско) NC57-MPA-1FH1D-S= и требуемое количество модулей. Для проверки совместимости приложите аппаратную спецификацию узла и сведения о планируемых оптических подключениях. Условия отправки по России согласуйте по городу и адресу получателя.
