Портовый адаптер Cisco NC57-MPA-2D4H-S=, модель: NC57-MPA-2D4H-S, исполнение: Запасной модуль Perpetual, физические гнезда: 4 × QSFP-DD

Информация о товаре Cisco NC57-MPA-2D4H-S=: портовый адаптер

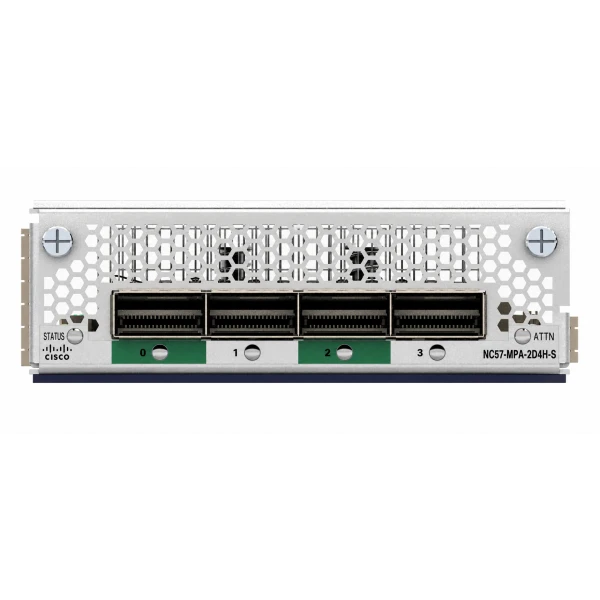

Cisco NC57-MPA-2D4H-S= является запасным аппаратным исполнением адаптера NC57-MPA-2D4H-S. Это сменный портовый компонент совместимой конфигурации Cisco NCS. На панели расположены четыре оптических гнезда QSFP-DD. Для подключения выбирают квалифицированные трансиверы QSFP-DD либо QSFP28. Максимум полосы составляет 800 Гбит/с на адаптер при подходящем хосте. При работе двух линий 400GE оптические модули занимают позиции 0 и 2. Соседние позиции 1 и 3 в таком режиме остаются недоступными. Четыре интерфейса 100GE реализуют с совместимыми QSFP28. Карта NC57-MOD-S поддерживает данный тип MPA с выпуска IOS XR 7.6.1. В обоих ее MPA-слотах возможна полоса до 800 Гбит/с. Для первого MPA-слота NCS-57C3-MOD действует ограничение 400 Гбит/с. Во втором и третьем слотах этого маршрутизатора допускается до 800 Гбит/с на плату. Аппаратные возможности MACsec используют с подходящим ПО и совместимым устройством на другой стороне линии. Потребление без оптических модулей типично равно 35 Вт при 27 °C. Максимальный показатель без оптических модулей составляет 36 Вт при 40 °C. Запасной заказной артикул обозначает один физический модуль.

Функциональные возможности

Для замены подбирают аппаратный тип 2D4H с сохранением требований принимающей системы. Набор активных портов согласуют с выделенной полосой и режимом соседних интерфейсов. Одновременная схема из четырех 400GE-подключений для этого адаптера недоступна. Если оптика установлена, в проекте питания учитывают 83 Вт типично при 27 °C и максимум 89 Вт при 40 °C.

Технические особенности

• Запасной модуль Perpetual для NCS: NC57-MPA-2D4H-S=, запасной модуль perpetual, одна плата
• Физические разъёмы: 4 × QSFP-DD; квалифицированные QSFP28/QSFP-DD
• Доступный ресурс: До 800 Гбит/с при подходящем хосте и MPA-слоте
• Режим 400GE: 2×400GE через порты 0/2; порты 1/3 отключены; только квалифицированный хост/слот
• Четыре линии 100GE: 4×100GE с совместимыми QSFP28
• Шифрование линии: MACsec IEEE 802.1AE при совместимой программной конфигурации
• Плата без трансиверов: 35 Вт типично при 27 °C; 36 Вт максимально при 40 °C
• Адаптер с оптикой: 83 Вт типично при 27 °C; 89 Вт максимально при 40 °C
• Размеры и масса: 110,69 × 34,36 × 174,32 мм (Ш×В×Г); 0,56 кг
• Подбор замены Perpetual: NCS-57C3-MOD / NCS-55A2-MOD / NC57-MOD-S с собственной квалификацией слота и IOS XR

Совместимость с оборудованием

Квалифицированные варианты NCS-57C3-MOD используют адаптер с IOS XR 7.4.1 либо подходящим более новым выпуском. Для NCS-55A2-MOD поддержка начинается с 7.5.1 и доступная полоса одной MPA ограничена 400 Гбит/с. Для NC57-MOD-S проверяют конфигурацию одного из двух MPA-слотов и поддержку выбранного трансивера. При подготовке замены сверяют скорости, занятые гнезда и требуемые программные функции.

Комплектация

По NC57-MPA-2D4H-S= заказывается одна запасная аппаратная MPA-плата. Состав программной комплектации уточняют в заказе принимающей NCS-системы. Шасси, линейные карты и прочие аппаратные компоненты приобретаются по общей спецификации. Трансиверы и сетевые кабели в состав данной позиции не входят.

Как заказать

Запасную позицию можно заказать по точному артикулу Cisco (Сиско) NC57-MPA-2D4H-S= через корзину. Для согласования передайте состав маршрутизатора, выпуск IOS XR и планируемую схему подключений. Доставку в нужный город России согласуют по адресу получателя и параметрам заказа.
