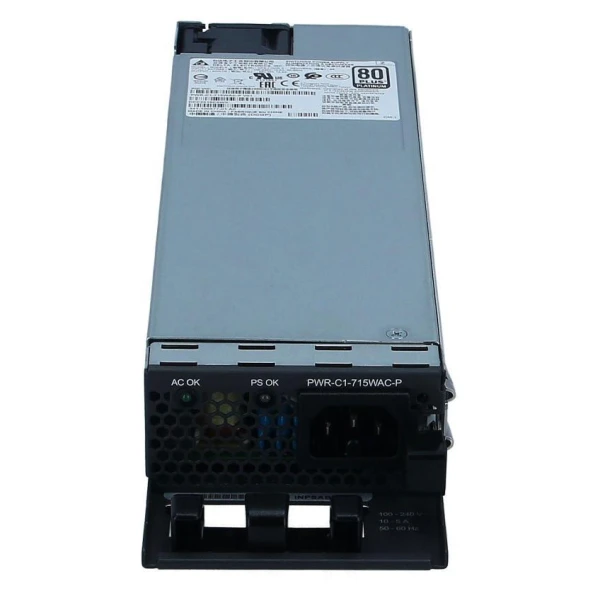

Блок питания Cisco PWR-C1-715WAC-P, 715 Вт, Platinum, 100–240 В AC

Информация о блоке питания Cisco PWR-C1-715WAC-P

Cisco PWR-C1-715WAC-P применяется как источник переменного тока в совместимых конфигурациях Catalyst 9300. Модуль обеспечивает максимальную выходную мощность 715 Вт. Вход AC автоматически работает в диапазоне 100–240 В. Допустимая частота электросети составляет 47–63 Гц. На выходе указаны −56 В DC и ток 12,8 А. Блок выполнен в сертифицированном исполнении 80 PLUS Platinum. Для установки предусмотрена соответствующая позиция Config 1 коммутатора. Среди подтверждённых примеров применения имеются C9300-24P и C9300-48P. Доступная мощность PoE рассчитывается после учёта потребления самого коммутатора. Источник имеет собственное внутреннее охлаждение. Световая индикация разделяет состояние входного питания и выхода. Комплектование резервного питания требует проверки общей нагрузки и оставшегося запаса мощности.

Функциональные возможности

В C9300-24P один такой источник соответствует доступному бюджету PoE 445 Вт, а в C9300-48P бюджет составляет 437 Вт. Разница связана с конкретной конфигурацией коммутатора, поэтому номинал 715 Вт не используют как обещание питания внешних устройств на ту же величину.

Технические особенности

• Предельная мощность источника AC: 715 Вт
• Диапазон питающей сети: 100–240 В AC
• Частота входного питания: 47–63 Гц
• Номинальные выходные параметры: −56 В DC, 12,8 А
• Ток питающей сети: 10–5 А
• Тип совместимого отсека: Config 1 AC
• Сертификация эффективности: 80 PLUS Platinum
• Рабочая температура по высоте: От −5 до +45 °C до 1500 м; от −5 до +40 °C до 3000 м
• Количество модулей в позиции: Один блок питания

Совместимость с оборудованием

Для C9300-24P и C9300-48P выбирают допустимую конфигурацию источников с учётом PoE или PoE+ на нужном числе портов. Мощность второго модуля и возможное резервирование проверяют для выбранной схемы питания. Семейство C9300LM использует другие источники Config 6.

Планирование питания

По питающей линии проверяют напряжение, частоту и подходящий сетевой кабель. При обслуживании модуля заранее обеспечивают достаточное питание коммутатора и его нагрузки от действующей конфигурации. Снимаемый блок сначала отключают от входной сети.

Комплектация

В эту позицию входит один модуль PWR-C1-715WAC-P. Кабель подключения AC выбирают для региона и условий площадки. Потребность во втором источнике или закрывающей панели определяют при комплектовании самого коммутатора.

Как заказать

Для заказа Cisco PWR-C1-715WAC-P (Сиско) передайте модель коммутатора и расчёт питания подключённых устройств. Требуемый резерв согласуют вместе с кабельной частью.
