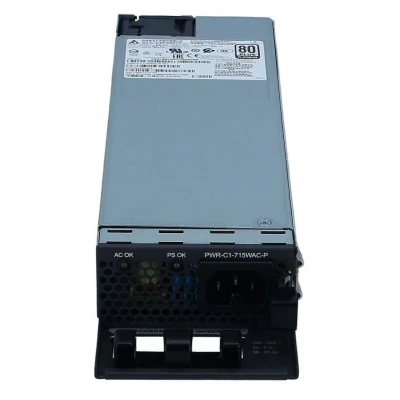

Блок питания Cisco PWR-C1-715WAC-UP, 715 Вт, Platinum, заводская опция

Информация о блоке питания Cisco PWR-C1-715WAC-UP

Cisco PWR-C1-715WAC-UP представляет собой заводскую аппаратную опцию выбора более мощного основного источника питания. Выбранный AC-блок имеет максимальную выходную мощность 715 Вт. Опция заменяет базовый источник в соответствующей конфигурации коммутатора. Она не обозначает автоматическое добавление второго резервного модуля. Физическое исполнение источника относится к Config 1. Блок имеет сертификацию 80 PLUS Platinum. Диапазон питающего напряжения составляет 100–240 В AC. Допустимая входная частота находится в пределах 47–63 Гц. Выходные параметры источника равны −56 В DC и 12,8 А. Применение проверяют для выбранного аппаратного заказа Catalyst 9300. В конфигурациях C9300-24T и C9300-48T такая опция позволяет заменить базовое питание на 715 Вт. Достаточность питания и условия резервирования рассчитывают отдельно от выбора номинала.

Функциональные возможности

Вариант UP используют при оформлении совместимого коммутатора с заменой его исходного AC-источника. Выбор более мощного блока изменяет аппаратную конфигурацию питания, сохраняя назначение самой модели коммутатора. Например, увеличение мощности в C9300-24T или C9300-48T не добавляет их портам функцию PoE.

Технические особенности

• Выходная мощность заводской замены: 715 Вт
• Подводимое напряжение AC: 100–240 В AC
• Частотный диапазон питания: 47–63 Гц
• Выход заменяющего источника: −56 В DC, 12,8 А
• Ток для питающей линии: 10–5 А
• Аппаратное исполнение опции: Config 1 AC
• Эффективность выбранного блока: 80 PLUS Platinum
• Температура для установки опции: От −5 до +45 °C до 1500 м; от −5 до +40 °C до 3000 м
• Роль при заводском комплектовании: Заводская опция замены базового блока питания

Совместимость с оборудованием

Для C9300-24T и C9300-48T предусмотрены варианты перехода с базового источника 350 Вт на 715 Вт. Совместимость PWR-C1-715WAC-UP проверяют именно как заводскую замену в выбранном заказе. Требования к резерву и второму отсеку определяют для окончательной конфигурации.

Планирование питания

При подготовке спецификации сопоставляют базовый блок питания и заказываемую замену. Кабель AC должен подходить к источнику и локальной сети. Если требуется обслуживание без потери питания, заранее проверяют достаточность оставшегося действующего источника и нагрузку.

Комплектация

Поставка по этой заводской опции предусматривает один источник на 715 Вт вместо базового AC-блока выбранного коммутатора. Состав не следует считать парой основного и резервного источников. Региональный питающий кабель и дополнительный модуль резервирования согласуют в аппаратной спецификации.

Как заказать

Для оформления Cisco PWR-C1-715WAC-UP (Сиско) укажите точную модель коммутатора и заменяемую базовую конфигурацию. Требуемые питание и резервирование согласуют до размещения заводского заказа.
