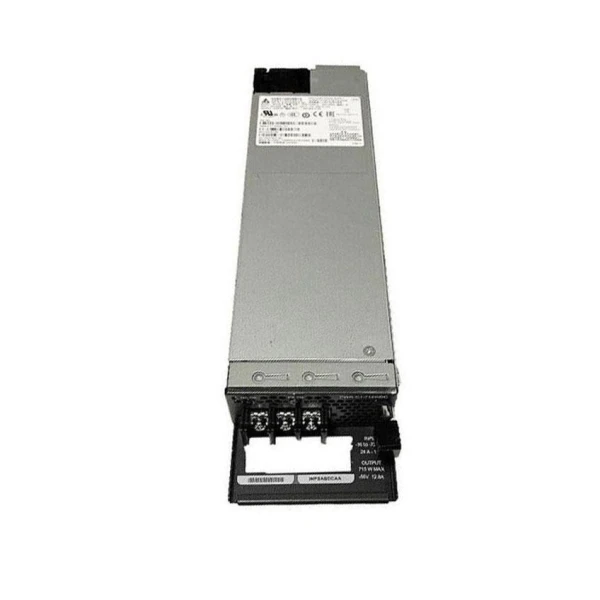

Блок питания Cisco PWR-C1-715WDC, 715 Вт, DC −48 В, Config 1

Информация о блоке питания Cisco PWR-C1-715WDC

Cisco PWR-C1-715WDC рассчитан на питание совместимого коммутатора от источника постоянного тока. Выходная мощность этого аппаратного модуля достигает 715 Вт. Номинальное входное питание составляет −48 В DC. Допустимый диапазон входа находится между −36 и −72 В DC. На выходе указаны −56 В DC при токе 12,8 А. Входной ток соответствует диапазону 24–12 А. Модуль относится к аппаратной конфигурации питания Config 1. Вход DC использует клеммное подключение с защитной крышкой. Блок содержит внутренний вентилятор для собственного охлаждения. В числе совместимых примеров рассматривают C9300-24P и C9300-48P. Питание PoE-потребителей зависит от числа и мощности установленных источников. Перед вводом в эксплуатацию проверяют параметры DC-линии и необходимый запас мощности.

Функциональные возможности

Источник позволяет использовать подходящую инфраструктуру постоянного тока для питания коммутатора. Для входной цепи предусмотрена защита ответвления на 20 А. Сетевую конфигурацию рассчитывают с учётом нагрузки самого устройства и подключённых к нему PoE-потребителей.

Технические особенности

• Предельная мощность DC-источника: 715 Вт
• Напряжение входной цепи DC: От −36 до −72 В DC; номинально −48 В DC
• Защита ответвления постоянного тока: 20 А
• Номиналы на выходе питания: −56 В DC, 12,8 А
• Диапазон тока входной цепи: 24–12 А
• Аппаратный тип DC-модуля: Config 1 DC
• Защищённое клеммное подключение: Клеммный вход DC с защитной крышкой
• Температура эксплуатации по высоте: От −5 до +45 °C до 1500 м; от −5 до +40 °C до 3000 м
• Аппаратная единица источника: Один блок питания

Совместимость с оборудованием

PWR-C1-715WDC применяется в поддерживаемых конфигурациях C9300-24P и C9300-48P. Для полного питания выбранного числа PoE или PoE+ портов учитывают таблицу мощности соответствующего коммутатора и состав обоих источников. Подключение DC требует правильной полярности и подходящего источника питания.

Планирование питания

До монтажа проверяют диапазон напряжения DC, защиту ответвления и заземление. Входную цепь снимаемого модуля отключают перед обслуживанием. Замена под нагрузкой возможна только при достаточном действующем резерве, а клеммное соединение закрывают предусмотренной защитой.

Комплектация

В товарную позицию PWR-C1-715WDC входит один блок питания постоянного тока. Проводники, выбранное подключение и принадлежности DC-цепи фиксируют в спецификации. Коммутатор и резервный модуль в эту аппаратную единицу автоматически не добавляются.

Как заказать

Чтобы подобрать Cisco PWR-C1-715WDC (Сиско), укажите модель Catalyst, параметры источника DC и состав подключённой нагрузки. Схему резервирования и подключение согласуют до поставки.
