Трансивер Cisco QSFP-100G-LR-S, формат и скорость ethernet: QSFP28, 100 Гбит/с, оптический вариант lr1: Одна длина волны 1310 нм, дальность согласованного соединения: До 10 км

Информация о товаре Cisco QSFP-100G-LR-S: трансивер

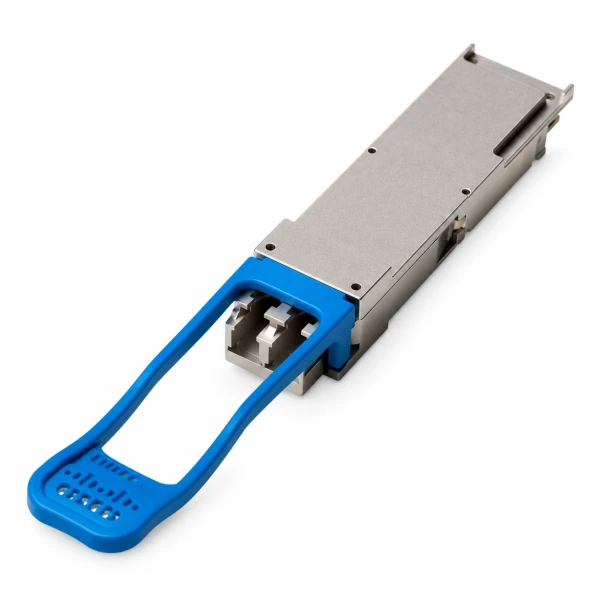

Cisco QSFP-100G-LR-S подключает оборудование к одномодовой линии Ethernet 100G. Модуль выполнен в форм-факторе QSFP28. Оптическая передача использует одну длину волны 1310 нм. Сигнал формируется с модуляцией PAM4. Коррекция ошибок FEC выполняется внутри трансивера. Для кабельной линии подходит волокно G.652. Соединение занимает стандартную пару волокон. Подключение осуществляется через дуплексный LC. Дальность достигает 10 км в согласованной конфигурации линии. Рабочая температура составляет от 0 до +70 °C. Потребление модуля составляет 4 Вт. Вытяжной язычок имеет синий цвет.

Функциональные возможности

Одноволновый LR1 предназначен для передачи одного потока 100G по паре одномодовых волокон. Встроенные PAM4 и FEC обслуживают оптический тракт внутри модуля. На противоположной стороне подбирают совместимый приёмопередатчик 100GBASE-LR1.

Технические особенности

• Формат и скорость Ethernet: QSFP28, 100 Гбит/с
• Оптический вариант LR1: Одна длина волны 1310 нм
• Формирование и защита сигнала: PAM4 и FEC внутри модуля
• Среда двухволоконной линии: Одномодовое волокно G.652
• Разъём оптического подключения: Дуплексный LC, PC или UPC
• Дальность согласованного соединения: До 10 км
• Потребление трансивера: 4 Вт
• Рабочая температура корпуса: 0–70 °C
• Окраска вытяжного язычка: Синяя

Совместимость с оборудованием

Модуль применяют в поддерживаемых 100G-портах Cisco Catalyst C9500-32C и C9500-32QC. Для конкретного порта проверяют установленный выпуск IOS XE и конфигурацию интерфейса. Удалённый оптический модуль должен поддерживать согласованный режим 100GBASE-LR1 по дуплексной линии SMF.

Как спланировать линию LR1

Проверьте длину и затухание всей волоконной трассы, включая соединения в кроссах. Для подключения подберите пару G.652 и патч-корды LC с полировкой PC или UPC. До монтажа согласуйте оптический стандарт обоих концов и состояние интерфейсов.

Комплектация

Товарная позиция включает один физический трансивер QSFP-100G-LR-S. Оптическая линия, удалённый модуль и сетевое оборудование оформляются отдельно.

Как заказать

Добавьте Cisco (Сиско) QSFP-100G-LR-S в корзину или пришлите спецификацию соединений. Для проверки подбора укажите коммутатор, порт и параметры волокна. Доставку по России рассчитаем после уточнения адреса.
