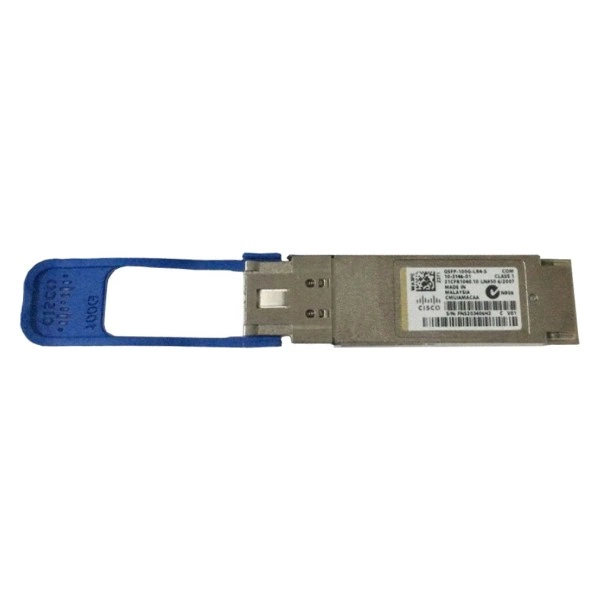

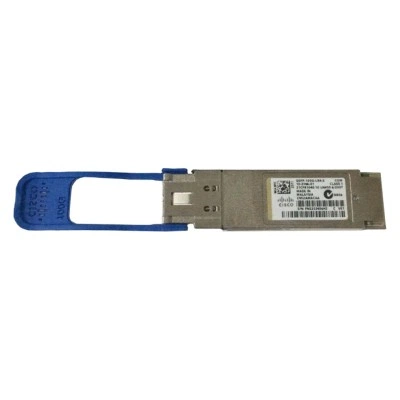

Оптический трансивер Cisco QSFP-100G-LR4-S, QSFP28, скорость передачи данных: 100 Гбит/с, стандарт оптического интерфейса: IEEE 100GBASE-LR4

Информация о товаре Cisco QSFP-100G-LR4-S: оптический трансивер

Cisco QSFP-100G-LR4-S предназначен для одномодовых каналов 100 Gigabit Ethernet. Он поддерживает стандарт IEEE 100GBASE-LR4. Максимальная длина линии составляет 10 км. Оптическая среда использует два волокна G.652. Для их подключения предусмотрен дуплексный LC. Четыре длины волны передают совокупный поток 100 Гбит/с. Разделение и объединение оптических составляющих выполняется модулем. В этом стандарте передача не использует FEC. Исполнение QSFP28 устанавливается в совместимый 100G-порт. Предельная потребляемая мощность равна 4 Вт. Рабочая температура находится в пределах 0...+70 °C. Такая оптика помогает соединять сетевые узлы через протяжённую двухволоконную магистраль.

Функциональные возможности

LR4 обеспечивает высокоскоростную связь на четырёх оптических несущих по паре одномодовых волокон. Режим 100GBASE-LR4 позволяет строить соединение без применения FEC, предусмотренного для других типов 100G-оптики; конфигурация обоих хост-портов должна отвечать выбранному стандарту.

Технические особенности

• Форм-фактор: QSFP28
• Скорость передачи данных: 100 Гбит/с
• Стандарт оптического интерфейса: IEEE 100GBASE-LR4
• Тип оптического разъёма: Duplex LC, PC/UPC
• Тип волокна: Одномодовое SMF G.652, два волокна
• Рабочие длины волн: 1295, 1300, 1304, 1309 нм
• Дальность передачи: До 10 км
• Максимальная потребляемая мощность: 4 Вт
• Рабочая температура: 0...+70 °C

Совместимость с оборудованием

Подключается к поддерживающему QSFP-100G-LR4-S оборудованию Cisco с портами QSFP28 100GbE. Ответная сторона должна работать в IEEE 100GBASE-LR4; используются дуплексные SMF-шнуры с полировкой PC либо UPC.

Комплектация

В данной позиции предусмотрен один Cisco (Сиско) QSFP-100G-LR4-S. Для полной линии подбираются удалённое LR4-окончание, одномодовая пара и совместимая кроссовая инфраструктура.

Профиль LR4 на магистрали

До ввода канала проверьте длину, затухание и состояние LC-соединений. Модели LR1 и LR4 имеют разные оптические схемы, поэтому в двух точках линии следует согласовать именно стандарт LR4.
